참고: 라이브러리 파트 메이커 애드온 기능의 일부. 잠조 라이브러리 파트 메이커.
MEP 객체의 디테일 수준 정의
|
선택한 2D 상세 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
중간 |
낮음 |
시스템 2D 경계 상자 |
|
중간 |
중간 |
낮음 |
전체 |
시스템 2D 경계 상자 |
|
낮음 |
낮음 |
중간 |
전체 |
시스템 2D 경계 상자 |
|
선택한 3D 상세 수준 |
기본 LOD |
대체 LOD 1 |
대체 LOD 2 |
대체 LOD 3 |
|
전체 |
전체 |
간소화 |
스키매틱 |
3D가 표시되지 않음 |
|
간소화 |
간소화 |
스키매틱 |
전체 |
3D가 표시되지 않음 |
|
스키매틱 |
스키매틱 |
간소화 |
전체 |
3D가 표시되지 않음 |
추가 구성요소/할당
•MEP 객체의 경우, 3D 표현은 MEP 객체의 자동 연결을 용이하게 하기 위해 MEP 커넥션 객체(MEP 라이브러리 > MEP 커넥션에서 찾을 수 있음)를 사용해야 합니다.
•이 MEP 커넥션 구성요소는 3D 모델 전체로 지정되어야 합니다.
•덕트/파이프 인라인 플로 라이브러리 파트의 경우, 3D 모델 전체로 할당된 MEP 커넥션이 2개 이상 있어야 합니다. 이들은 반대 방향을 향한 단일 축에 배치되어야 합니다.

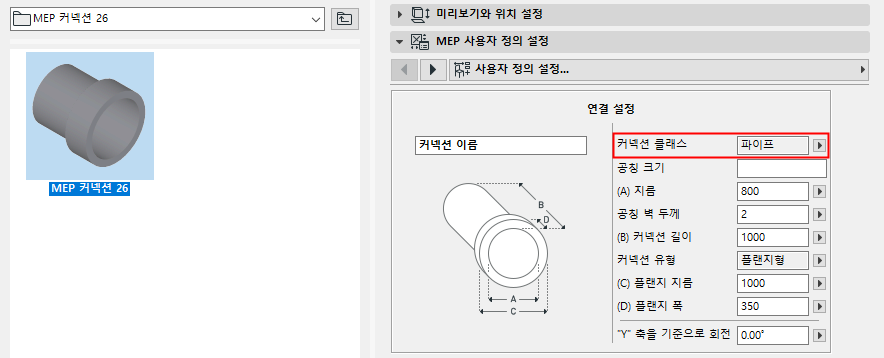

•덕트 또는 파이프 MEP 라이브러리 파트를 작성할 때, MEP 커넥션 구성요소에 해당 커넥션 클래스(덕트 또는 파이프)가 지정되었는지 확인하십시오.
