LOD 권장 사항

참고: 라이브러리 파트 메이커 애드온 기능의 일부. 잠조 라이브러리 파트 메이커.

권장되는 2D 심볼 디테일 수준

축척에서 펜 두께와 상세 외양을 고려하십시오. - 더 큰 축척에 대한 너무 디테일한 2D 표현은 읽기 어려울 수 있습니다.

2D 심볼 디테일 수준의 예

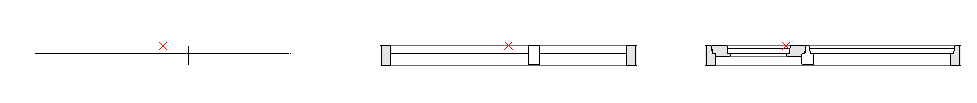

창문: 낮음, 중간, 전체 LOD 할당

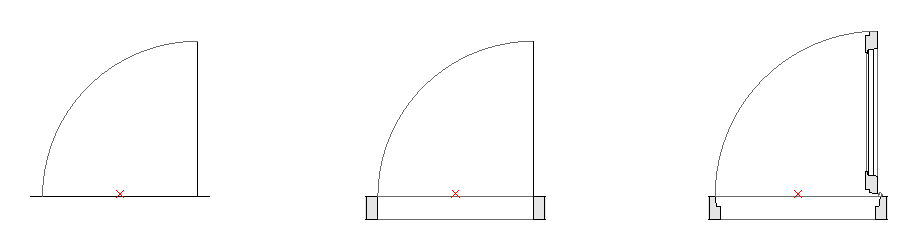

문: 낮음, 중간, 전체 LOD 할당

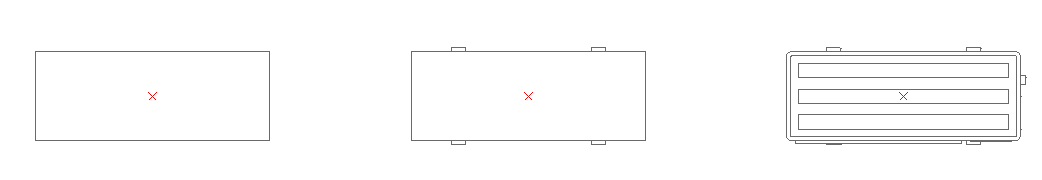

객체: 낮음, 중간, 전체 LOD 할당

권장되는 3D 모델 디테일 수준

너무 디테일한 3D 모델을 생성하면 Archicad를 느리게 할 수 있는 많은 폴리곤 수가 발생할 수 있습니다. 다음은 성능 저하 없이 라이브러리 파트를 생성하는 데 도움이 되는 몇 가지 힌트입니다:

•일반적으로 1:20 미만의 축척(예: 1:10 또는 1:5 등)에서 읽을 수 있는 모델링 디테일을 피하세요.

•프레임/새시 섹션 또는 어셈블리 프로파일의 모양을 단순화하세요.

•문/창문 밀폐, 상세한 문/창문 철물, 잠금장치 등과 같은 불필요한 요소(가능한 경우)를 모델링하지 마십시오.

•지나치게 많은 수의 곡면을 생성하는 것을 피하세요.

•매우 작은 반경의 곡면을 생성하면 면의 형태가 나타나며, 가장 좋은 방법은 면을 단순화하는 것입니다. (단순화 사용의 일반적인 예는 문 또는 창문 프레임과 새시의 압출형 강철/알루미늄 프로파일입니다)

•단면에서 단일 선으로 나타나야 하는 요소(예: "스키매틱" 3D LOD의 유리창 또는 문짝/창문 새시)에 모프 도구(두께가 0인 평면)를 사용합니다.

3D 모델 디테일 수준의 예

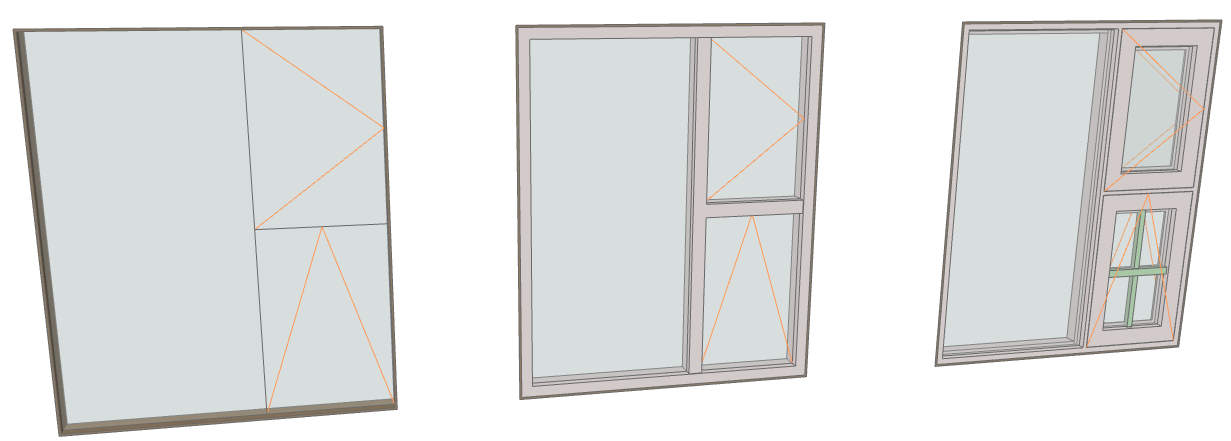

창문: 스키매틱, 간소화, 전체 LOD 할당

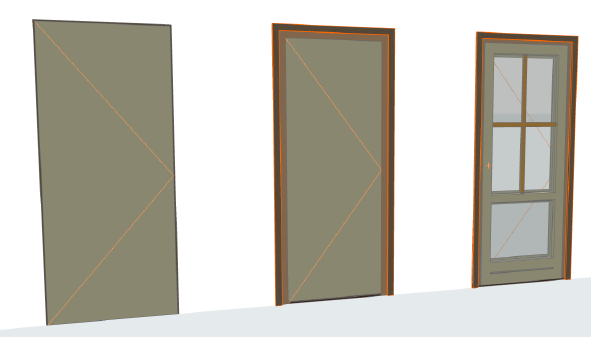

문: 스키매틱, 간소화, 전체 LOD 할당

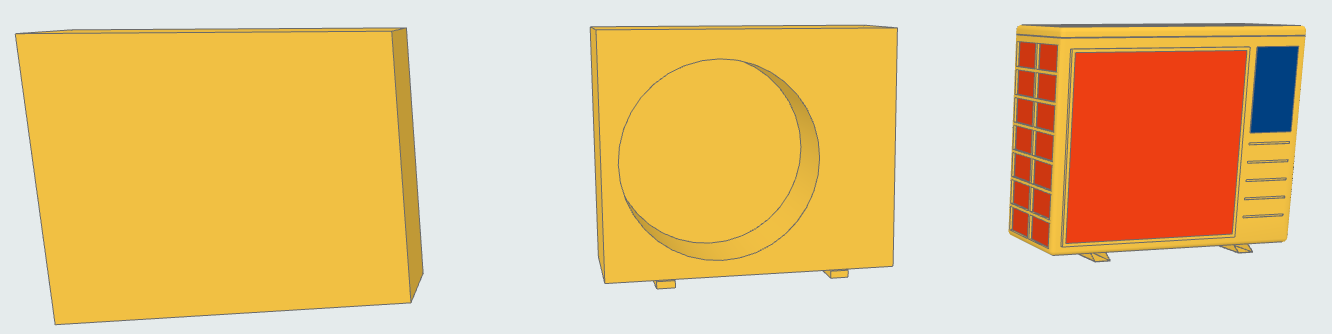

객체: 스키매틱, 간소화, 전체 LOD 할당
