구성요소 할당

참고: 라이브러리 파트 메이커 애드온 기능의 일부. 잠조 라이브러리 파트 메이커.

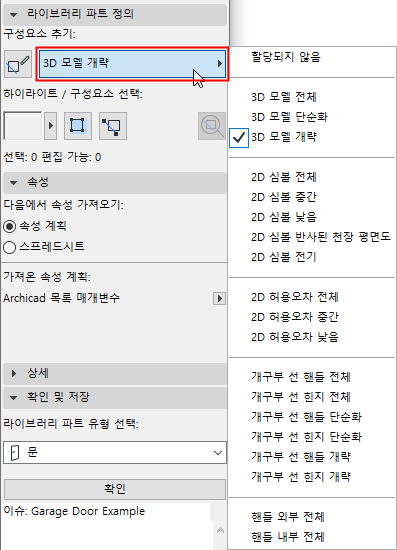

각 구성요소에 대해, LPM 팔레트의 구성요소 유형 팝업을 사용하여 디테일 수준 (LOD)을 할당합니다. 각 유형은 특정 상세 수준에서 2D 또는 3D 표현을 나타냅니다:

참조 유형별 구성요소 하이라이트.

라이브러리 파트가 저장되고 배치되면 설정 대화상자 또는 Archicad의 모델 뷰 옵션에서 배치된 각 인스턴스에 대해 할당된 LOD 표현을 제어할 수 있습니다.

일부 구성요소에 대한 LOD 정의를 건너뛸 수 있습니다. 이러한 구성 요소의 정의는 "할당되지 않음"입니다. (라이브러리 파트를 확인하면 할당되지 않은 구성요소에 대한 경고가 표시되지만 여전히 저장할 수 있습니다.) 배치하면 이러한 라이브러리 파트는 정의된 표현만 사용됩니다. 그러나 해당 방법은 특정 축척 또는 모델 뷰 옵션 설정이 있는 도면 및 3D 모델 뷰에서 라이브러리 파트의 예기치 않은 2D/3D 표현으로 이어질 수 있으므로 권장되지 않습니다.

참조 할당되지 않은 구성요소 하이라이트.

현재 유형을 사용하여 구성요소 추가

특정 구성요소 유형으로 여러 구성요소를 생성하려면 다음을 수행합니다:

1.팝업에서 원하는 구성요소 유형을 선택합니다. (예: 2D 심볼 전체)

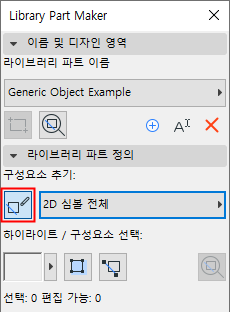

2.구성요소 추가 시작/중지 토글 버튼을 클릭합니다.

지금 추가하는 모든 구성요소에는 토글을 다시 클릭할 때까지 현재 구성요소 유형이 자동으로 할당됩니다.

3D 모델 구성요소 할당

2D 심볼 구성 요소에 대한 할당

2D 전기 및 반사된 천장 평면 지정 사항은 MEP 객체에 대해 무시되는 점에 유의하시기 바랍니다.
