추가 리노베이션 필터 옵션

"기존" 요소, "폐기"할 요소, 주석 요소에 대해 추가적 오버라이드 옵션을 사용할 수 있습니다.

이 추가 옵션들은 로컬 표준을 충족시키거나 리노베이션 뷰를 쉽게 해석하는 데 도움을 줍니다.

추가적 오버라이드 상자를 체크하여 리노베이션 필터 정의를 추가합니다:

"현존" 요소에 대해:

•개구부 치수 마커 숨기기 (이미 배치된 개구부의 치수선을 볼 필요가 없는 경우)

•솔리드 단면 채우기 (이미 배치된 벽의 구조를 볼 필요가 없는 경우)

•교차하지 않기(신규 또는 철거 벽이 현존 벽 단면에 방해되지 않도록 할 경우)

"철거 예정" 요소에 대해:

•개구부 치수 마커 숨기기 (더이상 존재하지 않을 개구부의 치수선을 볼 필요가 없는 경우)

•문/창/천창/개구부 심볼 숨기기 (더 이상 존재하지 않을 개구부, 특히 철거될 벽의 일부이기에 볼 필요가 없을 경우)

•영역 숨기기 (제거될 영역에 대한 정보를 볼 필요가 없는 경우)

•객체 숨기기 (대부분의 가구들이 철거되지 않을 예정이기 때문에, 또한 철거 플랜에서 가구들이 보여질 필요가 없는 경우)

•솔리드 단면 채우기 (철거될 벽의 구조를 볼 필요가 없는 경우)

•투명 채우기 (채우기 없이 선만 있는 철거된 요소의 위치를 나타내기 위해)

•교차하지 않기 (신규 또는 철거된 벽 중에서 교차가 현존 벽 교차에 방해되지 않도록 하기위해)

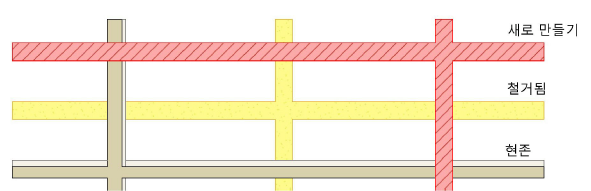

"교차하지 않음" 설정이 있는 벽과 슬라브: "기존" 위에 "신규", "철거됨" 위에 "철거됨"

•"X" 표로 개구부 표시하기: 철거 예정 문 및 창문에 X 표시하기.

•철거된 인필 윤곽 열기: 문/창을 철거할(그리고 새 벽 부품으로 교체할) 벽에 있습니다: 철거되는 개구부의 윤곽선을 철거 예정으로 표시합니다.

주석 요소들에 대해:

•치수/텍스트/라벨을 덮어쓰지 않기

•드래프팅 채우기/선을 덮어쓰지 않기

•마커를 덮어쓰지 마세요.

오버라이드 규칙에서 주석 요소(치수, 텍스트, 라벨, 제도 채우기와 선)를 제외하려면 이 체크박스들을 사용합니다. 오버라이드 규칙에서 마커(단면, 고도, 내부 고도, 상세, 워크시트)를 제외하도록 선택할 수도 있습니다.
