3D 문서: 평면 투영
평면의 투영에 바탕을 둔 3D 문서의 이러한 유형을 생성합니다. 2D 단면 높이를 설정하고 투영 방향을 위쪽이나 (천장 방향) 아래쪽 (바닥 방향)으로 정의하여 투영을 정의합니다. 예를 들어, 슬래브 면이나 반영된 천장면에서 하중지지 구조를 나타낼 때 유용하게 사용할 수 있습니다. 또한 프리젠테이션/내부 설계에 대한 음영진 평면 뷰를 생성하는데 사용합니다.

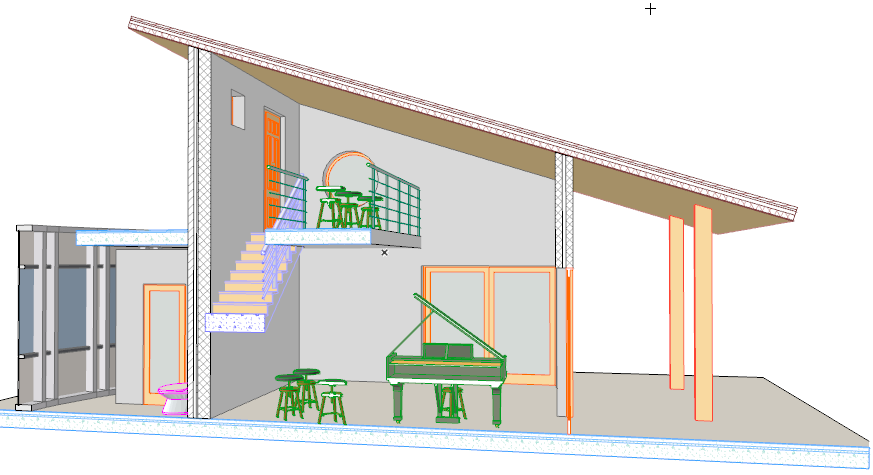

3D 문서: 3D 투영
이 3D 문서는 3D 창에 그 소스가 있습니다. 투영이나 요소들의 필터링/ 선택과 같이 3D 창 디스플레이에 영향을 주는 특정 매개변수 및 옵션은 3D 문서 디스플레이에 영향을 줍니다.

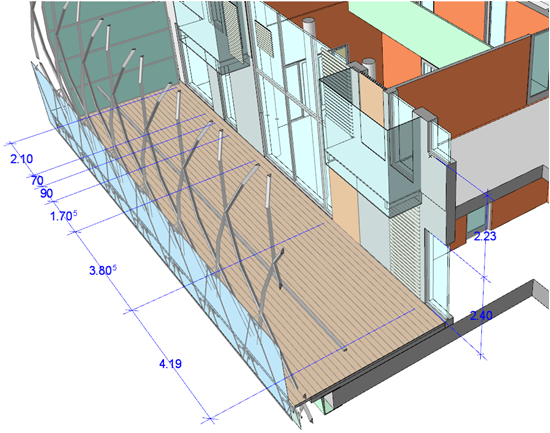

치수 도구와 3D 문서에서만 가능한 특정 치수 기능을 이용하여 치수를 추가합니다.
3D 문서 뷰포인트
3D 문서는 내비게이터 프로젝트 맵에서 나타나는 뷰포인트입니다.
또한 미니 내비게이터 툴바의 가기 명령으로, 또는 창 > 내비게이트 > 3D 문서 메뉴에서, 또는 창 메뉴에서 3D 문서에 접근할 수 있습니다.
많은 면에서 3D 문서는 단면 뷰포인트와 유사합니다. 이것은 모델의 완전한 부분이고, 이것의 모델 요소는 자동적으로 혹은 수동적으로 상태에 따라서 재생성 됩니다.
3D 문서에서, 모델 요소를 선택하고 모델에서 변경을 만들기 위해 설정 대화상자를 접속할 수 있으나, 그러나 새로운 모델 요소를 생성하거나 그래픽적으로 수정할 수 없습니다.
