Archicad Collaborate와 함께 이용 가능
경로 세그먼트(덕트, 파이프 또는 케이블 캐리어)의 직경을 변경합니다.
1.경로를 선택합니다.
2.편집하려는 세그먼트의 기준선을 클릭합니다.
참고: 보기 > 화면 보기 옵션에서 2D 보기의 MEP 기준선을 켭니다.

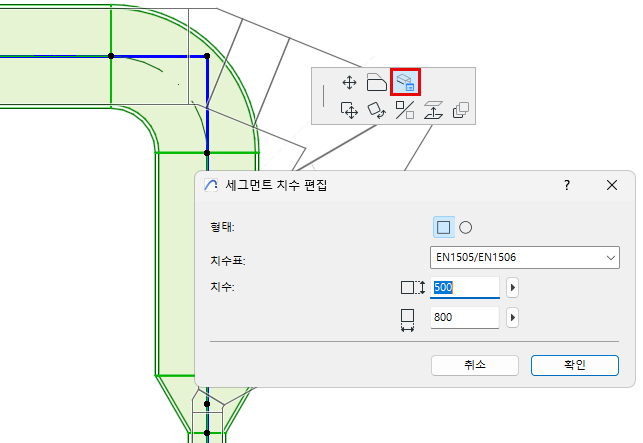

3.펫 팔레트에서 세그먼트 치수 편집을 선택합니다.
4.대화 상자에서 세그먼트 모양(덕트만 해당), 해당 치수 표 및 세그먼트 치수를 편집할 수 있습니다.
5.확인을 클릭하면 모델의 세그먼트가 업데이트됩니다.
사용 가능한 치수는 선택한 치수 표를 참조합니다. (옵션 > 프로젝트 환경설정 > 경로 사양에서 정의됨)
덕트 크기 최적화도 참조.
