MEP 노드 설정

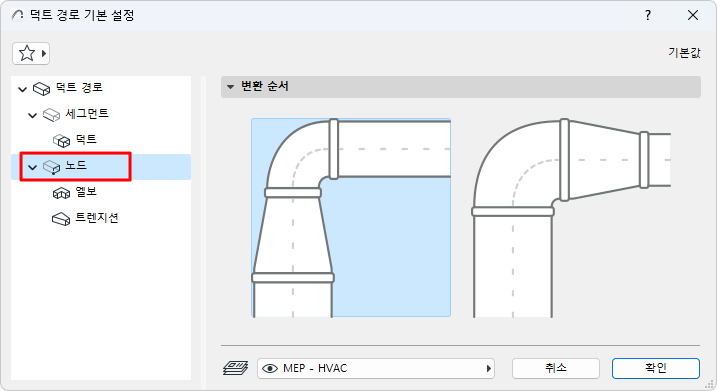

노드에서 엘보 트랜지션 요소의 순서를 설정합니다.

엘보 및 트랜지션에 대한 설계 기준

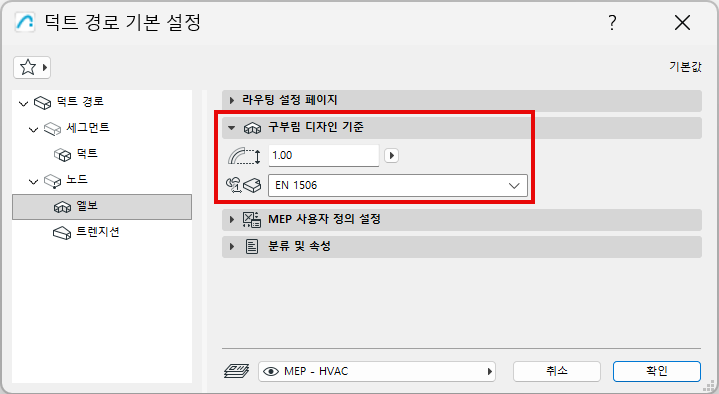

벤드 계수 반경(엘보)

이 값을 기준으로 엘보 반경을 정의합니다. (최소: 0.6)

엘보 또는 트랜지션 프리셋

경로 사양에 정의된 치수 표를 선택합니다

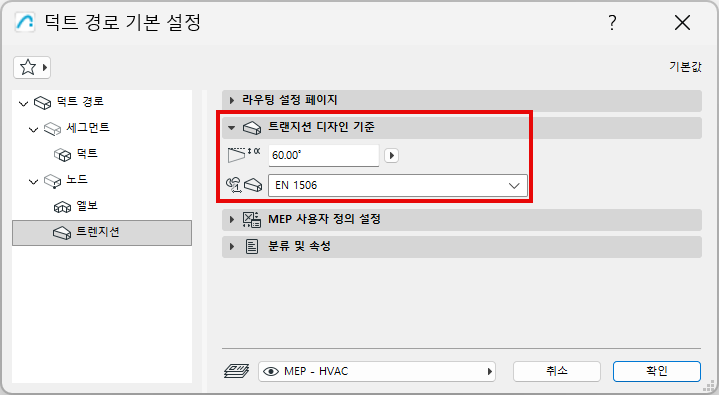

트랜지션 각도

이 각도를 기준으로 트랜지션의 길이를 계산합니다: 두 포트 사이의 델타가 클수록 트랜지션이 길어집니다
