치수 테이블을 복제하고 편집할 때: 덕트 또는 파이프 세그먼트 페이지에서 "행 비우기" 명령을 사용하여 불필요한 항목을 삭제합니다.
따라서 기존 모델 요소의 요소 치수를 다시 할당해야 할 수 있습니다.
덕트 또는 파이프 세그먼트용:
1.목록에서 DN 행을 선택합니다.

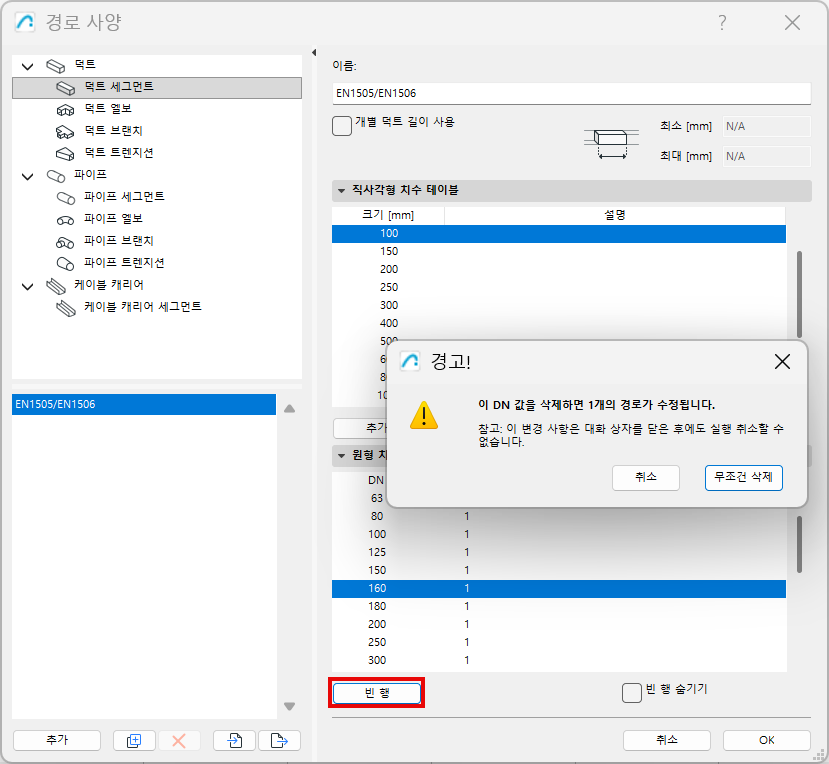

2.빈 행 버튼 클릭: 선택된 값이 삭제됩니다. DN을 더 이상 모델 요소에 할당할 수 없습니다.
3.삭제된 DN을 사용하는 기존 모델 요소에는 새 DN 값(목록에서 다음으로 큰 값)이 자동으로 할당됩니다
–이 경우 계속하기 전에 경고가 표시됩니다. 대화 상자를 종료한 후 행 비우기 명령을 실행 취소할 수 있습니다.
4.영향을 받는 각 모델 요소에 대해 현재 및 이전 DN 데이터가 이탤릭체로 나열됩니다. 물론 필요에 따라 DN 정의를 다시 할당할 수 있습니다.
