MEP 경로에 대한 치수 프리셋 선택

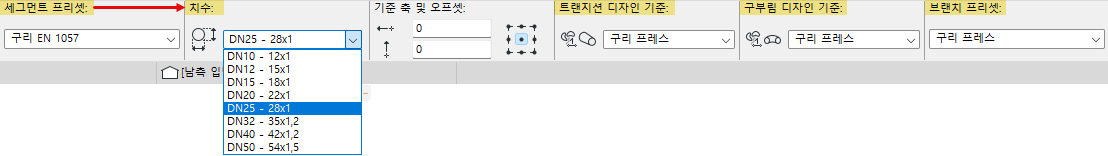

정보상자에서 세그먼트, 엘보, 브랜치 및 트랜지션과 같은 MEP 경로의 일부에 대한 프리세트(치수 테이블)을 선택합니다.

•경로 세그먼트의 경우 세그먼트 프리셋을 선택합니다.

•경로 세그먼트의 경우: DN 치수도 선택합니다. 이 경로의 엘보와 브랜치도 각각의 프리셋에서 동일한 DN을 사용합니다.

•엘보 및 트랜지션 요소의 경우 "디자인 기준"에서 프리세트를 선택합니다.

•브랜치 요소의 경우 "브랜치 프리셋"에서 프리셋을 선택합니다.
