구역 환기를 위한 MEP 모델 체크

MEP 모델의 경우 구역별로 환기 요구 사항을 정의할 수 있습니다. 그런 다음 기본 제공 검사를 사용하여 MEP 요소(터미널)가 필요한 공급 및 배기 기류를 제공하는지 확인합니다.

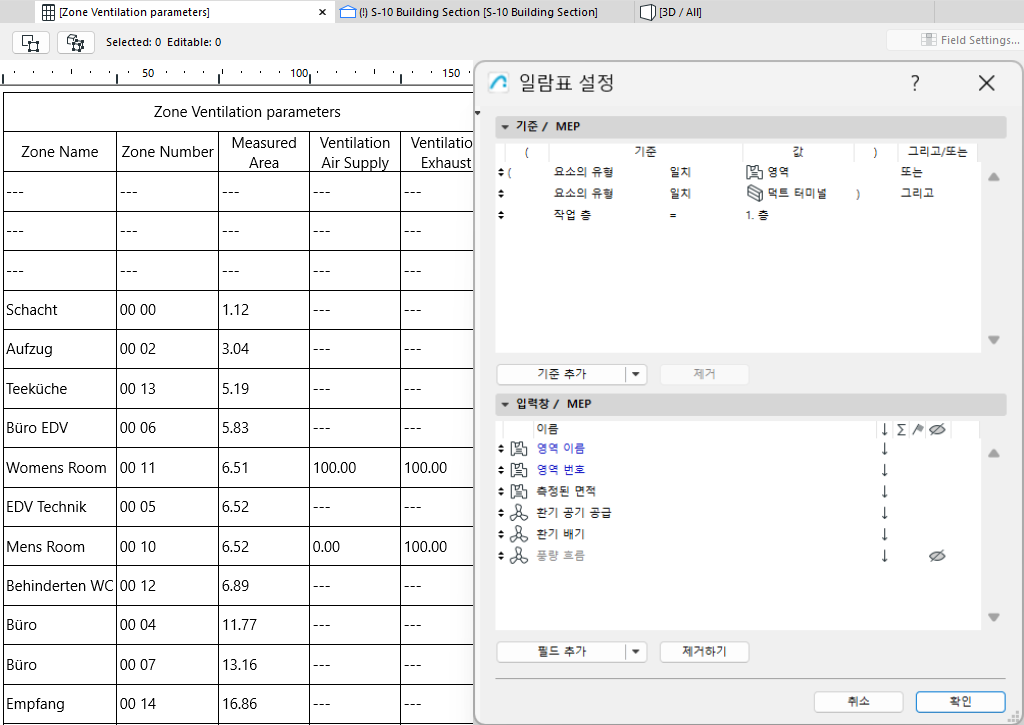

환기 매개변수로 구역 설정

모델에서 필요한 영역을 만듭니다.

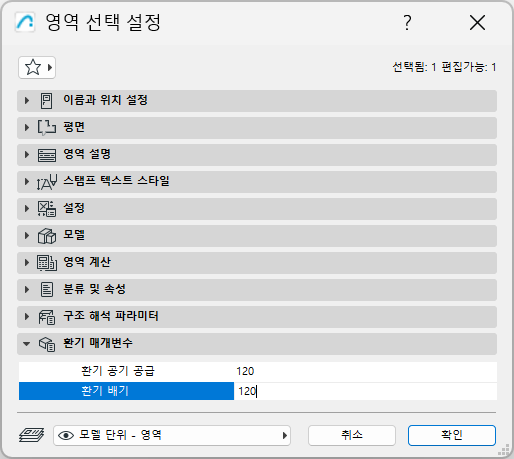

구역 설정에서 환기 공기 공급 및 환기 배기 매개변수의 값을 입력합니다.

볼륨 유량 매개변수로 터미널 설정

1.터미널을 포함한 HVAC 시스템을 모델링합니다.

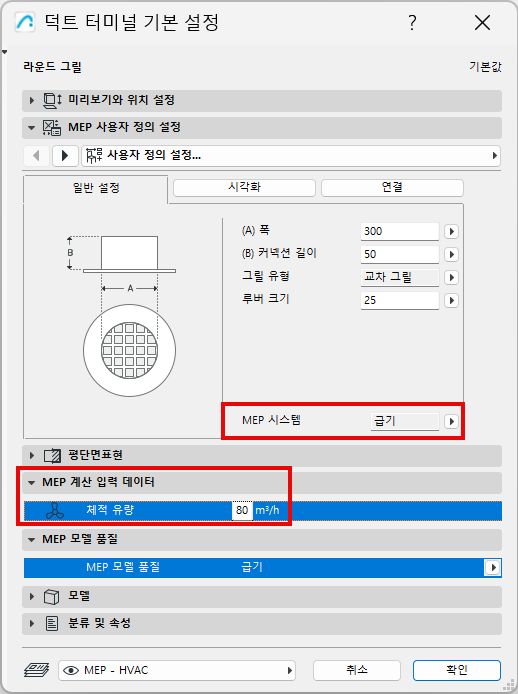

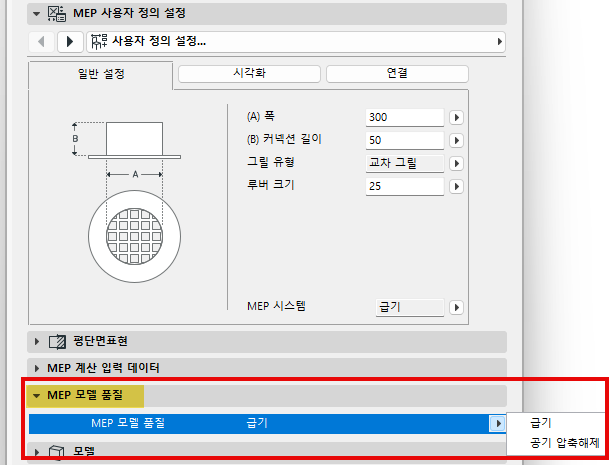

2.각 터미널에 대해 터미널 설정 대화 상자의 MEP 계산 입력 데이터 패널에 체적 유량 데이터와 해당 MEP 시스템(공급 또는 배기 공기)을 입력합니다.

MEP 모델 품질 검사 실행

모델에 배치된 터미널이 적절한 환기를 위한 구역의 매개 변수를 충족하는지 확인합니다. 이 검사는 구역 내에 부분적으로 또는 전체적으로 배치된 모든 터미널을 고려합니다.

1.3D/평면/단면 창에서,

•디자인 > 모델 체크 > MEP 모델 품질 열기(또는 MEP 툴바에서 동일한 명령)

2.구역에서 어떤 매개변수(공기 공급, 배기 또는 둘 다)를 확인하려는지 확인하십시오.

3.체크를 클릭합니다.

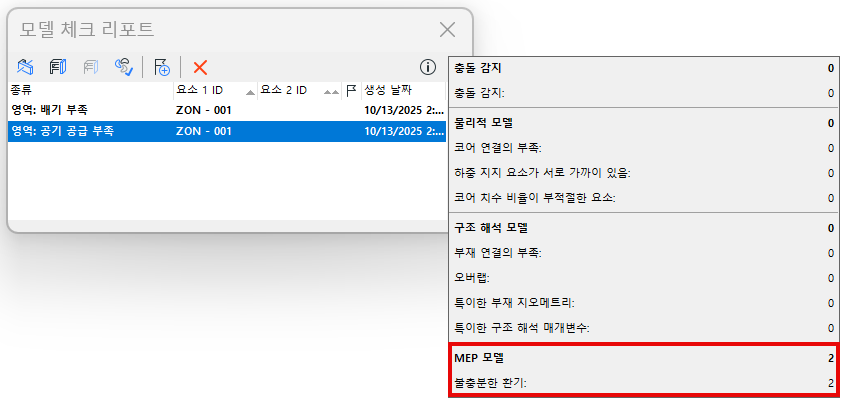

모델 체크 보고서에는 환기 매개변수가 충족되지 않는 구역이 나열됩니다. 모델에서 관련된 요소를 보고 필요한 경우 이슈를 생성할 수 있습니다.
