Archicad Collaborate와 함께 이용 가능
모델링이 진행 중일 때는 깔끔한 모델 뷰를 위해 경로를 하나의 긴 요소로 표시하고 싶을 수 있습니다. 그러나 문서화 목적으로는 경로 세그먼트의 실제 길이를 보고 압축해제하는 것이 더 유용할 수도 있습니다.

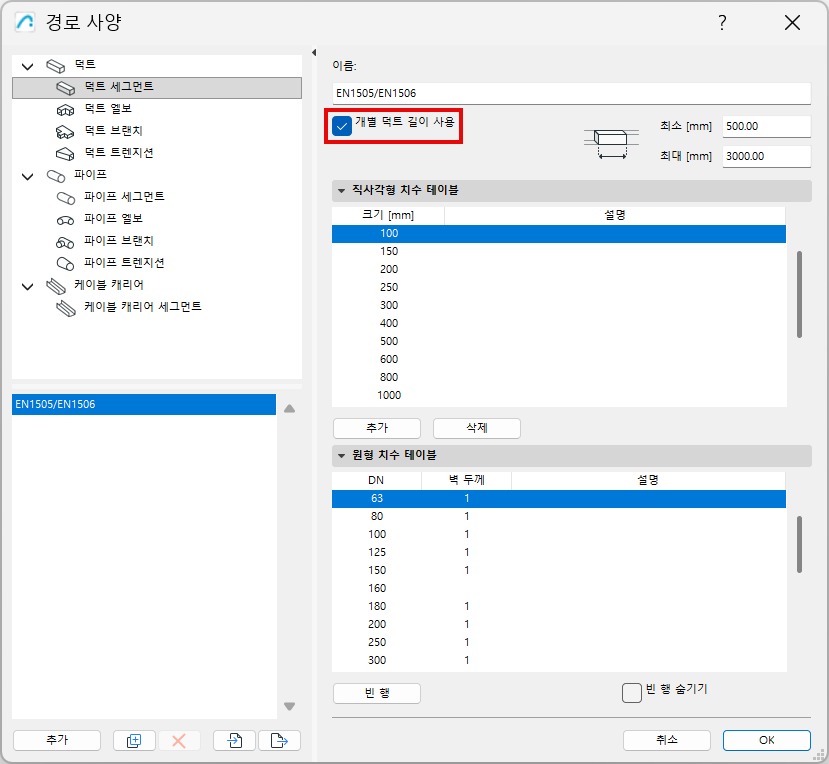

이 옵션을 설정하려면 경로 사양을 엽니다. (자세한 내용은 경로 사양 참조.)
파이프 또는 덕트 세그먼트 또는 케이블 캐리어의 경우:
•"개별 길이 사용"을 선택합니다
•제조업체의 길이 사양(예: 덕트 유형)을 반영하여 최소 및 최대 길이를 입력합니다

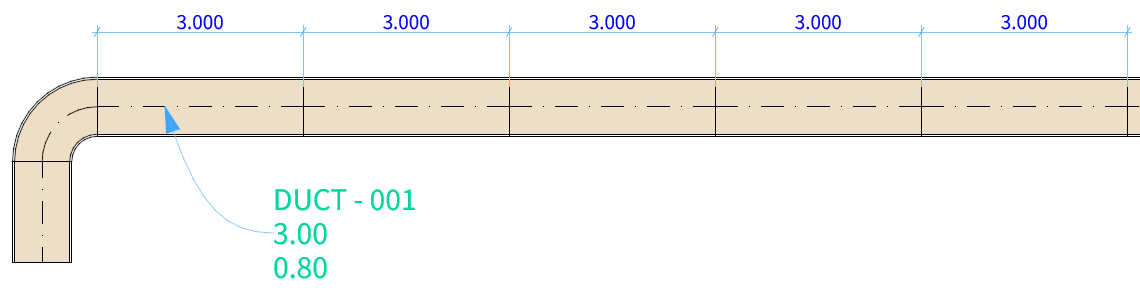

이제 모델은 경로 사양에 따라 각 세그먼트 길이를 표시합니다.

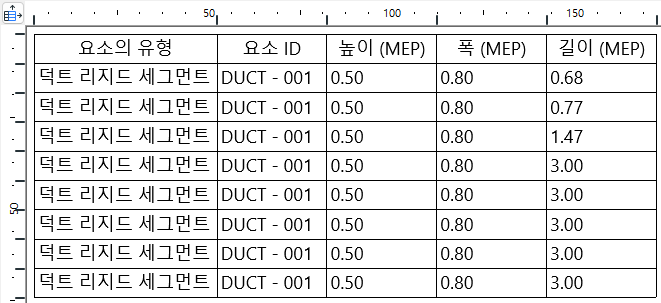

각 세그먼트에 개별적으로 라벨을 지정하여 대화형 일람표에 나열할 수 있습니다.

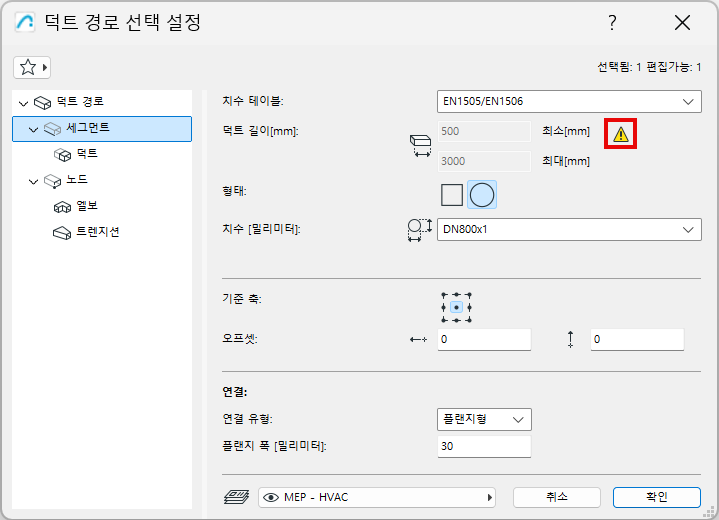

"개별 길이 사용"을 켠 상태: 여전히 모든 경로 지오메트리를 모델링할 수 있지만 너무 짧은 세그먼트가 생성되면 경로 설정에서 경고를 표시합니다.
세그먼트 길이 최적화: 자동 조정
MEP Designer는 필요한 경우 세그먼트 길이를 최대한 자동으로 최적화합니다. 경로 세그먼트에 경로 사양에 정의된 최소/최대 범위에 속하는 "남은" 길이가 포함된 경우: MEP Designer는 해당 구간을 경로에 추가하기만 하면 됩니다.
"남은" 길이가 최소 길이보다 작으면 MEP Designer는 최소 길이로 늘립니다. 그런 다음 이 여분의 스트레치는 이전(전체 길이) 부분에서 뺍니다.
남은 부분이 너무 짧아서 최소값과 같도록 연장합니다.
인접한 전체 길이 세그먼트는 그에 따라 잘립니다.
