1D에서 1D로 오프셋

오프셋은 항상 한 방향(하나에서 다른 하나로)으로만 발생합니다. 조정되는 부재들은 그 대상에 오프셋됩니다. 목표대상인 부재들은 변하지 않습니다.



1D 부재 오프셋

1D에서 1D로 오프셋



BeamOffset1.png   BeamOffset2.png

연결되는 보: 오프셋 조정 전과 후

1D에서 1D로 오프셋 옵션

2개 보가 1개 기둥에 연결된 예를 살펴보겠습니다. 각 보의 횡단면이 다르며 각각 다른 편심이 적용되어 기둥에 배치되어 있습니다.

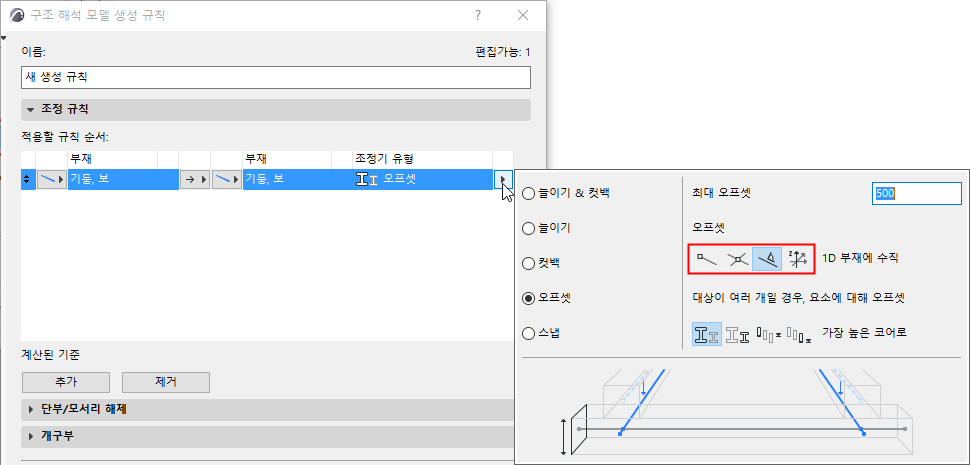

오프셋 조정기 유형의 화살표를 클릭하여 1D 오프셋에 대한 옵션을 선택합니다.

최대 허용 오프셋 거리를 설정합니다.

네 가지 오프셋 로직 옵션 중 하나를 선택합니다.


아래 표에 각 옵션에 대한 설명이 나와 있습니다.

1D에서 1D로 오프셋

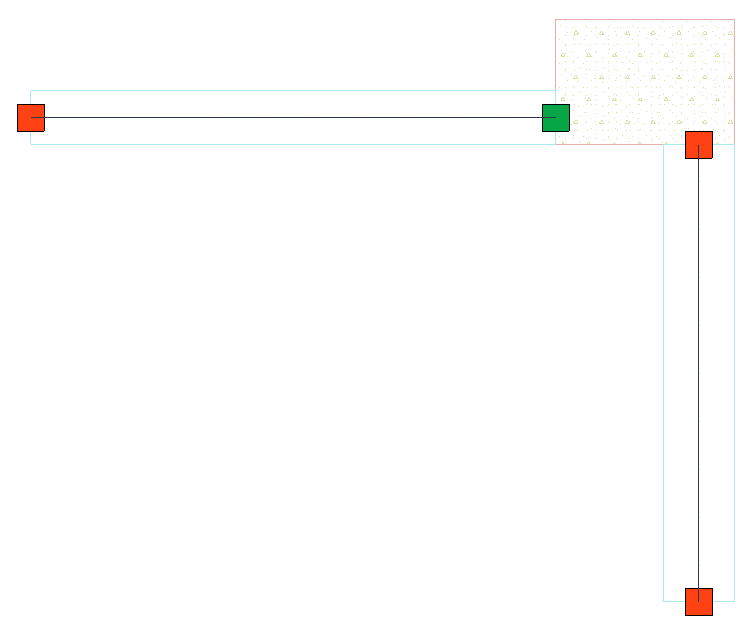

1D 부재의 엔드 노드에

•가장 높은 코어


1D에서 1D로 오프셋


1D 부재의 엔드 노드에

•가장 낮은 코어


1D에서 1D로 오프셋


부재들의 교차점에


1D에서 1D로 오프셋

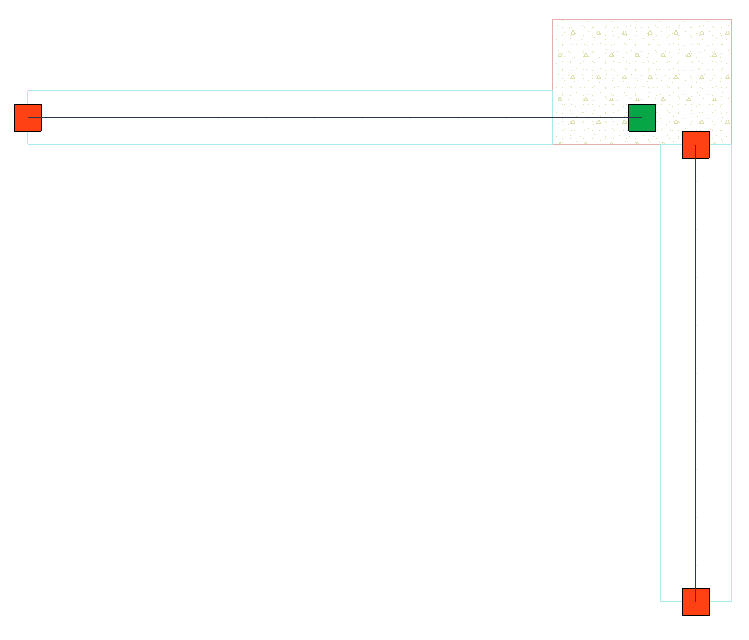

1D 부재에 수직

•가장 높은 코어


1D에서 1D로 오프셋


1D 부재에 수직

•가장 낮은 코어


글로벌 Z 방향으로만

1D 부재가 글로벌 Z 방향으로만 오프셋되어야 한다면 이 기능을 체크하십시오. 다른 방향에서는 오프셋이 적용되지 않습니다.

오프셋 옵션: 대상이 여럿인 경우도 참조.
