이 조정기 유형을 자세히 보려면, 기둥, 보, 대각선 브레이싱으로 구성된 일반적인 강철 구조를 예로 들어야 합니다.
보의 1D 부재들이 기둥에 연결되어 있지 않아서 구조 해석에 필요한 연속성이 없습니다.

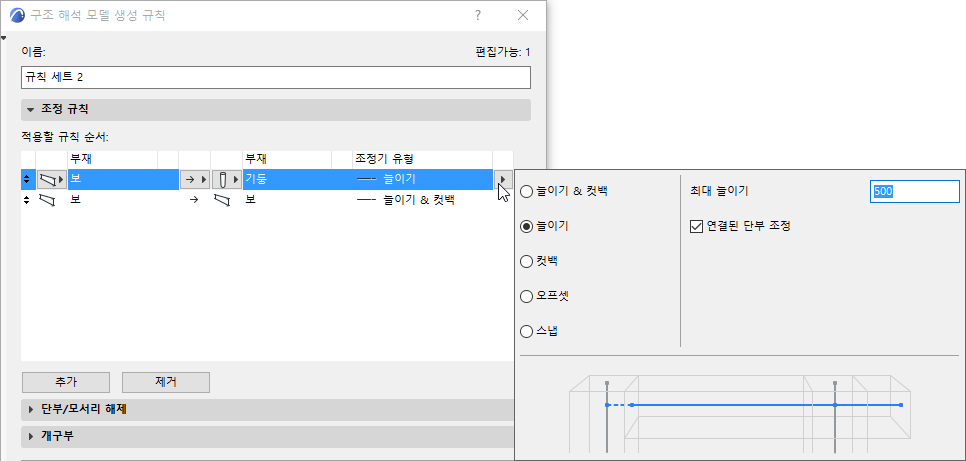

해결책은 보의 축을 기둥까지 늘이기하는 규칙을 생성하는 것입니다.
•부재 그룹 1: 보
•부재 그룹 2: 기둥
•방법: 하나에서 다른 하나로 (보를 기둥까지 늘이기, 다만 기둥은 지금 그대로 둘 것)
•조정기 유형: 늘이기
•늘이기에 대한 추가 옵션: 최대 허용 늘이기
주의: 정의된 허용오차는 길이 유형의 값입니다. 환경설정 > 작업 단위에서 길이에 대해 명시된 단위가 적용됩니다.

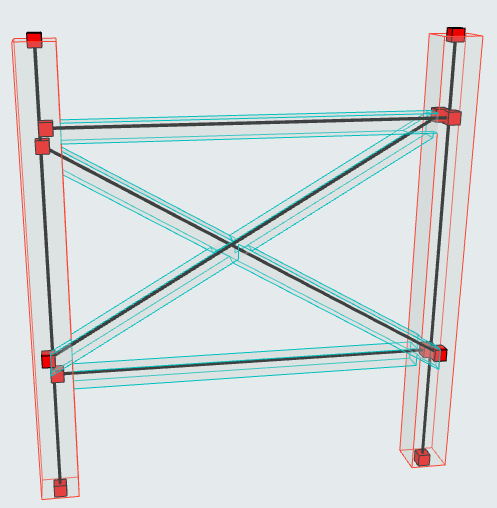

보가 기둥과 만나지만 브레이싱이 여전히 올바르지 않습니다.
계속하려면 다음 섹션을 참고하세요: 예제 3: 스냅.
