외부 데이터베이스를 사용하여 매핑되지 않은 프로파일 변환

내보내는 Archicad 프로파일과 들어오는 1D SAF 프로파일은 프로파일 매핑 패널(각각 내보내기 및 가져오기)의 정의를 기반으로 매핑됩니다.

프로파일 매핑 목록에서 이름을 기준으로 매핑되지 않은 프로파일에 대해서는 기본 데이터베이스를 기준으로 자동 매핑을 활성화할 수 있습니다. 이렇게 하면 일일이 수동으로 매핑하는 것보다 많은 시간과 노력을 절약할 수 있습니다.

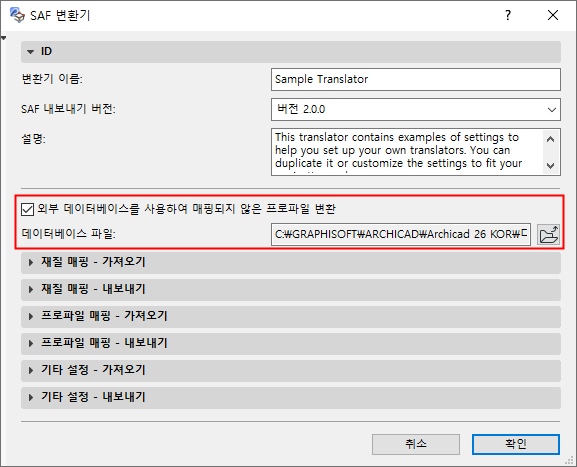

SAF 변환기의 ID 패널에서 이 체크 박스를 활성화합니다.

이 상자를 체크하면, 프로파일 매핑은 프로파일 매핑 패널에서 이름으로 매핑되지 않은 모든 내보내는 Archicad 프로파일과 가져오는 제조된 횡단면을 매핑하기 위해 미리 정의된 목록 ("ExternalDB"라는 Excel 파일)을 참조합니다.

참고: Archicad에 해당하는 프로파일이 없는 가져오는 각 SAF 횡단면에 대해 표준 강철 프로파일 데이터베이스를 기반으로 새 프로파일 속성이 자동으로 생성됩니다. (참조: 표준 형강 기둥이나 보 프로파일 사용하기.

외부 데이터베이스 파일 위치 및 편집 (제조된 SAF 횡단면)

“ExternalDB” 엑셀 파일은 Archicad를 설치한 기본 폴더에 있습니다.

다운로드 사이트에서 이 용도로 활용할 수 있는 미리 정의된 데이터베이스 파일도 확인합니다. (참조: 구조 애플리케이션에 최적화된 SAF 데이터 파일 다운로드.)

데이터베이스 파일을 직접 만들고 저장한 다음 사용할 사용자 정의 파일을 찾아볼 수 있습니다. 제공된 기본 파일과 동일한 두 열과 열 이름을 가진 단일 시트로 구성된 Excel 파일을 사용해야 합니다.

중요: Archicad 템플릿에 제공된 기본 ExternalDB 파일을 복사하고 편집할 수 있지만 이름을 바꾸거나 이동해서는 안 됩니다!

매핑 규칙의 우선 순위

Archicad 프로파일 및 제작된 SAF 횡단면 매핑 규칙은 다음 순서로 적용됩니다:

1.프로파일 매핑 패널의 목록을 기준으로 이름별로 매핑.

2.외부 데이터베이스 ("외부 데이터베이스 사용" 박스가 체크된 경우)

3."다른 프로파일" 설정. 위의 1단계와 2단계에서 매핑되지 않은 Archicad 프로파일에 대한 일괄 정의입니다.
