DXF/DWG 형식 파일을 도면이나 레이아웃으로 열 수 있습니다.
•파일 >열기를 선택한 후 디렉토리 대화상자에서 필요한 파일을 선택합니다.
•Archicad와 AutoCAD 사이의 데이터 교환을 위한 변환 규칙은 변환기로 불리는 파일에 저장될 수 있습니다(확장자 XML).
•"열기" 대화상자에 있는 변환기 필드에는 (가령 출력에 관한 것 등) 대부분의 경우에 사용하는 기본 설정 변환기가 나열되어 있습니다.
•만약 사용하려는 기본 변환기를 모른다면, DXF-DWG 변환기 설정 대화상자를 열어 설정을 선택합니다. 상단에서 열거한 각각의 기본값 변환기에 대해서는 설명 항목 부분에서 간단하게 설명합니다.
변환기 설정에 관한 추가 정보는, DXF-DWG 변환 설정 참조.
배치된 드로잉에서, 사용자는 드로잉 설정 대화상자에서 자신의 드로잉 크기, 스케일, 제목, 프레이밍 옵션을 사용자정의할 수 있습니다.
드로잉 설정 참조.
DXF/DWG 파일을 라이브러리 파트로 열기
파일 > 라이브러리와 객체 > 객체 열기명령을 사용합니다.
이것으로 전체 파일에서 얻은 새로운 객체를 구성할 수 있는, GDL 마스터 창을 엽니다.
추가 정보는 GDL 객체 편집기 참조.
드래그 앤 드롭으로 열기
드래그 앤 드롭을 이용하여 DXF/DWG 드로잉을 가져올 수 있습니다:
AutoCAD 드로잉을 왼쪽 클릭을 하고, 그것을 원하는 위치로 끌어와서 놓습니다. 파일은 마지막으로 사용된 DXF/DWG 변환기를 사용하여 열 수 있습니다. 이 방법으로, DWG/DXF 파일은 프로젝트 파일에 간단히 병합됩니다. 파일의 3D 내용은 가져오기가 되지 않고, 그것의 2D 모습만 됩니다.
여러 DXF/DWG 파일을 드래그 앤 드롭하면 그것들 중 하나만 놓게 됩니다. 드래그 앤 드롭은 한번에 한 파일만 하기를 권합니다.
드래그 앤 드롭을 사용하여 AutoCAD 도면을 열거나 병합:
•Archicad 애플리케이션 창, 메뉴 모음 또는 앱 아이콘으로 드래그 앤 드롭하여 파일을 엽니다
•Archicad 평면도, 단면/입면/IE 또는 3D 문서 창 또는 세부/워크시트 창으로 드래그 앤 드롭하여 파일을 도면으로 배치합니다
•레이아웃에 드래그 앤 드롭하여 도면을 레이아웃에 배치합니다
패스워드 보호형 파일 열기
AutoCAD 2004와 그 이후 버전에서는, 비밀번호를 사용하여 드로잉을 보호할 수 있습니다.
현재, Mac 플랫폼에서는, 운영 체제가 이 비밀번호 메카니즘이 사용하는 암호화 방법을 지원하지 않기 때문에, 패스워드 보호형 AutoCAD 2004와 그 이후 버전의 DXF/DWG 파일을 열 수 없습니다. 그러한 경우, Mac에 경고가 나타납니다.
Windows에서는, 운영 시스템이 비밀번호 디코딩 루틴을 지원하지 않아서 그러한 문제가 생길 수 있습니다. 이 경우, 파일을 열 수 없다는 경고가 나타납니다.
시스템이 디코딩 루틴을 지원하면, 파일을 보낸 사람에게서 받은 패스워드를 입력할 수 있는 창이 나타납니다.
XREF 파일에 대해, 프로그램은 XREF가 처음 재로드될 때 패스워드를 요구합니다. 여러 외부참조 파일이 리로드되는 경우, 그것의 패스워드가 정확하게 입력되지 않으면, 패스워드 보호형 파일만 리로드되지 않습니다.
라이브러리 파트로 블록 열기
AutoCAD 블록과 가장 비슷한 것이 라이브러리 파트입니다. 블록 참조는 (개체 삽입) 라이브러리 파트 인스턴스와 맞습니다. 차이점: 라이브러리 파트가 독립적인 파일인 반면, 블록은 AutoCAD 파일 자체 내에 저장됩니다.
블록을 라이브러리 파트로 변환하는 것이 블록의 3D 구조를 보존하는 유일한 방법입니다.
블록을 라이브러리 파트로 변환하는 것의 단점:
•DXF/DWG 가져오기 중 만들어진 객체 라이브러리를 규칙적으로 추려내어, 복사본과 불필요한 항목들을 삭제해야 합니다
•블록에 저장된 디테일에 사용가능한 일부 편집 기능은 라이브러리 파트 인스턴스에는 사용할 수 없습니다.
DWG/DXF/DWF 파일의 선택한 레이어 가져오기
열기 옵션 (DXF/DWG 변환 설정) 에서 “부분 열기 활성화” 참조.
가져온 DWG/DXF/DWF 파일의 레이어 보이기/숨기기

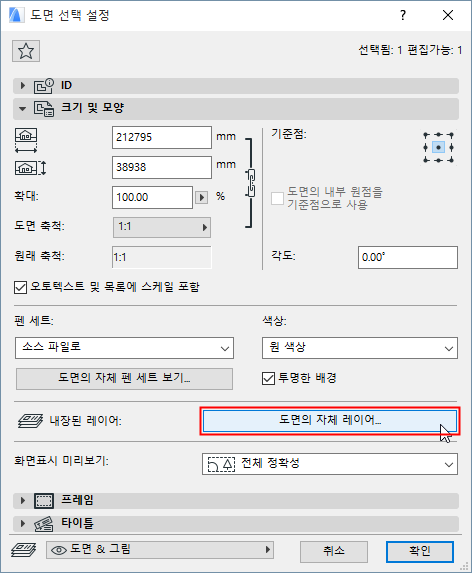

드로잉 설정의 속성 패널에 있는 내장된 레이어 컨트롤을 사용하여, 가져온 DWG, DXF 또는 DWF 파일의 나타내기를 그 자체 레이어(예. 소스 파일의 레이어)를 보여주거나 숨기기하여 조정합니다.
선택한 드로잉의 소스가 DWG, DXF 이나 DWF 파일이면 이 기능을 사용할 수 있습니다.
추가 정보는 내장된 레이어 참조.
