이 명령은 3D 모델 콘텐츠를 Revit으로 내보내며 정밀 지오메트리(트루 컬러 포함) 및 속성으로 RVT 객체를 생성합니다.
1.내보낼 뷰가 포함된 3D 창을 엽니다. 부분 구조 디스플레이를 포함한 뷰 설정은 내보낸 객체의 콘텐츠에 영향을 미칩니다. 그래픽 오버라이드는 무시됩니다.
2.다음 중 하나를 실행합니다.

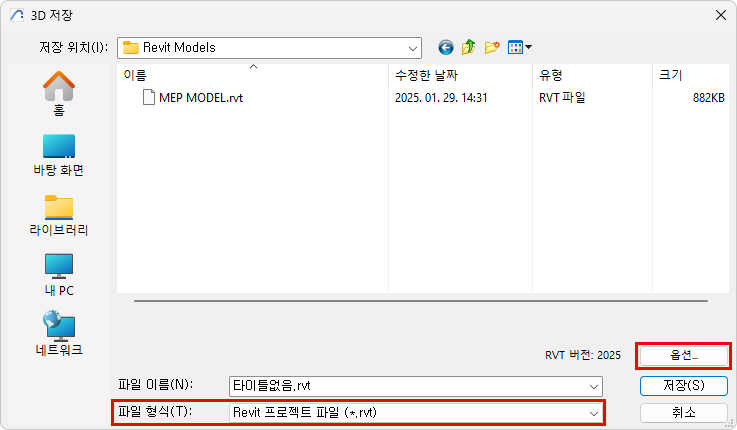

–파일 > 다른 이름으로 저장을 사용하고 RVT 파일 형식을 선택합니다.

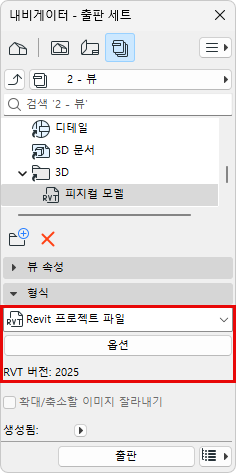

–3D 뷰를 출판 세트에 추가하고 해당 형식을 Revit 프로젝트 파일로 설정합니다.
파일을 RVT로 저장하거나 뷰를 RVT 형식으로 출판합니다

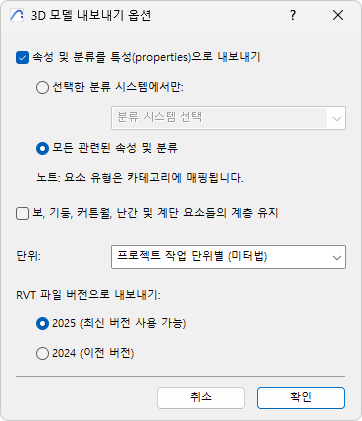

3.옵션을 클릭하여 3D 모델 내보내기 옵션 대화상자를 엽니다.
–속성 및 분류를 속성으로 내보내기: 내보내는 모델에 분류 및 속성 데이터를 포함하려면 이 항목을 선택합니다. Revit은 복수 분류를 지원하지 않으므로 아래 옵션을 사용하여 내보낼 속성 (또는 분류)를 결정하십시오.
-선택한 분류 시스템에서만: 내보낸 요소와 함께 속성을 내보내려면 내보낼 한 가지 분류 시스템을 선택합니다. 다른 분류 시스템의 속성은 내보낼 수 없습니다.
-관련된 전체 속성 및 분류: 내보낸 요소의 모든 속성이 포함됩니다. 내보낸 요소의 전체 분류 시스템도 포함되지만 Revit의 속성으로 처리됩니다.
참고: 내보낸 요소는 Archicad 요소 유형을 기준으로 Revit의 분류로 매핑됩니다.
–보, 기둥, 커튼월, 난간 및 계단 요소의 계층 유지: 이러한 요소 유형을 단일 요소로 내보내려면 이 항목을 선택합니다. 이러한 요소 유형을 계층적 요소 세트로 내보내려면 선택취소하십시오. (예: 내보낸 커튼월에 별도의 프레임과 패널 요소가 포함됨)
–단위: 내보낸 모델 요소에 대해 미터 또는 인치를 자동으로 결정하려면 프로젝트 작업 단위별을 선택하고, 그렇지 않을 경우 단위를 수동으로 설정합니다.
–파일 버전: 저장할 기본 Revit 버전을 선택하세요.
주의:
–도면, 레이아웃과 같은 2D 데이터는 내보낼 수 없습니다.
–GDL 객체의 파라미터는 내보낼 수 없습니다
–프로젝트 및 층 데이터는 내보낼 수 없습니다.
–Revit에서의 Interference Checking (충돌 탐지)을 내보낸 RVT 파일에 적용할 수 있습니다.
–영역은 3D 표현으로만 내보낼 수 있으므로 Revit Rooms는 여기에서 자동으로 생성되지 않습니다.
–요소는 Revit DirectShape (상호 운용성) 요소로 내보냅니다. 내보낸 요소는 기준 모델 요소로 사용할 수 있습니다. 따라서 내보낸 벽은 기본 기능이 모두 포함되지 않으며 기준으로 사용되는 벽 요소에 불과합니다.
–내보낸 지오메트리는 잠금 상태가 되며 수정할 수 없습니다.
–DirectShape 요소에는 Revit의 재질이 포함되지 않으며 색상만 포함됩니다. (투명도 포함) 따라서 표면만 내보낼 수 있습니다(빌딩 재질은 내보낼 수 없음).
