파일 > 상호 운용성 > IFC > IFC 변환기

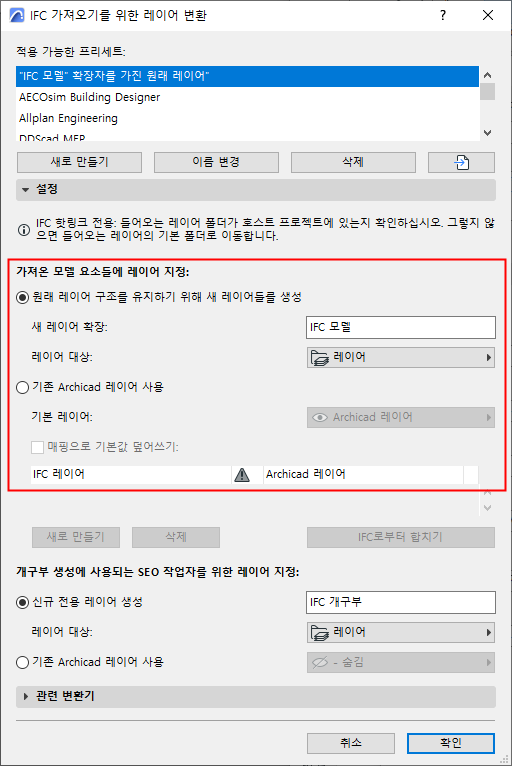

가져오기를 위한 변환기를 선택하여 레이어 변환 사전세트를 엽니다.
이 대화상자를 사용하여 가져오기한 요소를 Archicad의 레이어에 배치하는 방법을 정의합니다.
원래 레이어 구조를 유지하기 위해 새 레이어들를 생성
새 레이어는 IFC 모델의 원래 레이어 이름(예: IfcPresentationLayerAssignment)을 사용합니다. 가져온 요소는 이 레이어에 배치됩니다.
•새 레이어용 확장: 각 레이어 이름에 사용자 정의 확장 (예: "IFC 모델")을 추가합니다. 이를 통해 레이어 설정에서 확장자로 레이어를 정렬할 수 있습니다.
•레이어 대상: IFC 레이어용 폴더를 선택합니다. 기본 대상은 루트 "레이어" 폴더입니다.
기존 Archicad 레이어 사용
기본값 레이어 팝업에서 가져오기한 요소를 배치하게 될 기존 레이어를 하나 선택합니다.

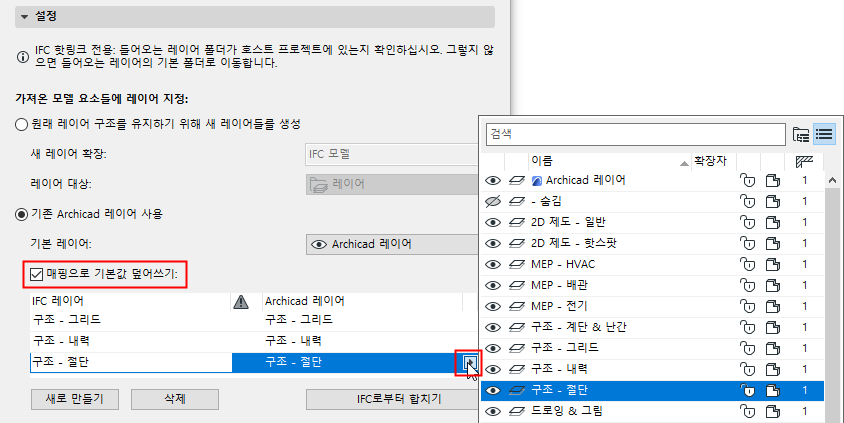

매핑으로 기본값 재정의
팝업에서 할당된 기본 레이어를 사용하는 대신 레이어를 수동으로 매핑하려면 이 옵션을 선택하십시오.
매핑 목록에 IFC 레이어 이름을 추가하려면:
•새로 만들기를 클릭하거나
•IFC에서 합치기를 클릭하고 IFC 파일을 찾습니다. 파일의 레이어 이름이 목록에 추가됩니다.

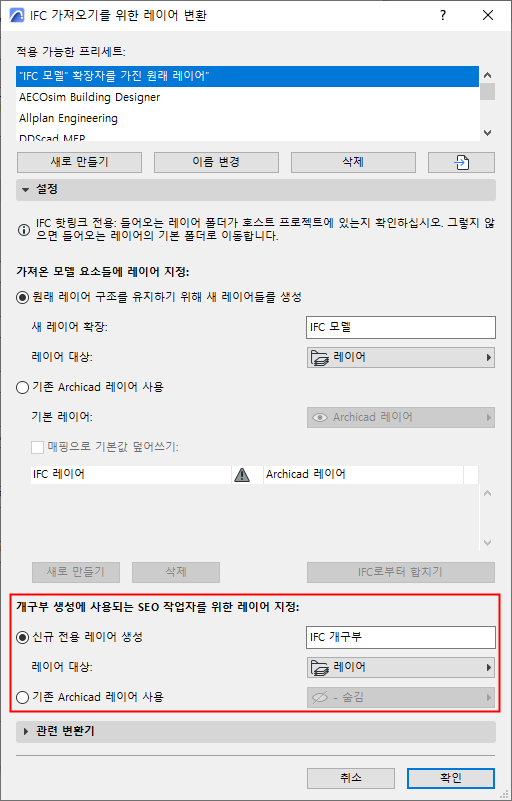

개구부 생성에 사용되는 SEO 작업자를 위한 레이어 지정
일부 가져오기한 개구부는 솔리드 요소 작업을 사용해서만 생성할 수 있습니다. 그런 경우, 연산자 요소가 솔리드 요소 작업을 통해 개구부를 생성합니다.
IFC 가져오기에서, 이들 솔리드 요소 작업 작업자 요소의 레이어 설정을 정의할 수 있습니다.
•새 전용 레이어 만들기: 새 레이어의 이름을 입력합니다.
•레이어 대상: 새 레이어의 폴더를 선택합니다.
•기존 Archicad 레이어 사용: SEO 연산자 요소에 대해 레이어를 선택합니다.
참고: 가져온 요소의 원래 형상이 수정되는 것을 피하려면, 대상 요소를 이동하는 경우 작업자 요소의 레이어가 표시되는지 확인하고 대상 및 작업자 요소를 함께 이동합니다.
레이어 전환에 대한 주의사항:
•가져오기 과정은 자동으로 모든 가져온 레이어에 교차 그룹 번호를 설정하며, 이 번호는 현재 프로젝트 레이어의 교차 그룹 번호와는 다릅니다. 따라서 가져온 레이어에 있는 요소들은 기존 프로젝트 요소와 교차되지 않습니다.
•요소가 상응하는 도구 기반 구조 요소로 변환되었다면(즉, 객체 또는 모프로 변환되지 않은 경우로, 위를 참조IFC 가져오기를 위한 지오메트리 변환:), 동일한 레이어에 있는 요소는 자동 교차 때문에 지오메트리가 변환되었을 수도 있습니다.이를 피하려면, 교차 그룹 번호를 0으로 설정하십시오.
•이름이 같은 레이어가 이미 있는 경우 새 레이어가 생성되지 않습니다. 가져온 요소는 해당되는 기존 레이어에 배치됩니다.
