선, 호, 폴리라인 및 스플라인에 적용됩니다.
선 도구들에 균일한 설정: 이 대화 상자에서 지정한 설정을 선, 호/원, 스플라인, 폴리라인과 같은 모든 선 유형 도구에 적용하려면 이 옵션을 선택합니다.
네 가지 선 유형 도구(선, 호, 폴리라인, 스플라인) 각각의 즐겨찾기는 다른 선 유형 요소에 적용될 수 있습니다.
•선/호/폴리라인/스플라인에 대한 펜 번호(1~255)를 입력하십시오.
•선/호/폴리라인/스플라인에 대한 펜 색상 선택 팔레트에서 색상을 선택하십시오.
•폴리라인 전용: 파선 유형의 패턴을 취급하기 위한 환경설정을 선택합니다.
•선이 자동으로 배치된 영역을 구분할 수 있도록 하려면 영역 경계 상자를 선택하십시오.

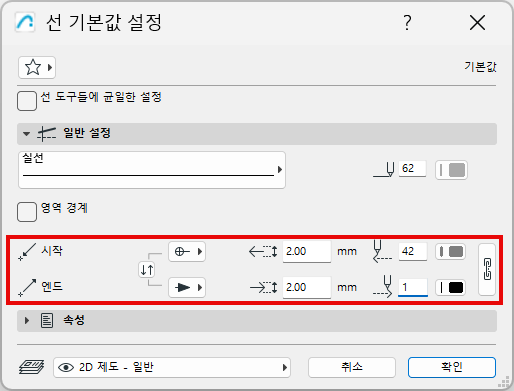

화살표 머리
화살표 유형 선택기를 사용하여 선/호/폴리라인/스플라인의 시작과 끝에 화살표를 추가할 수 있습니다.
•시작 및 끝 화살표 마커의 높이 값을 입력합니다.
•시작과 끝 화살표 마커의 펜 번호(1~255)를 입력합니다.
•시작 및 끝 화살표 마커의 펜 컬러 선택 팔레트를 클릭합니다.

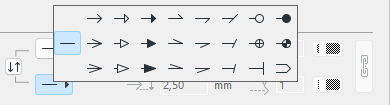

•마커 유형을 선택하려면 화살표 팝업 아이콘에서 화살표를 클릭하고 선택합니다.
참고:

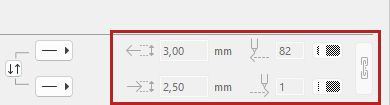

–화살표 팝업 아이콘에서 화살표 금지 옵션을 선택하면 크기와 펜 컬러를 사용할 수 없게 됩니다.
–화살표 크기와 펜 컬러를 바꾸거나 링크합니다.

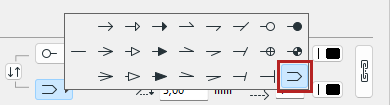

–선 도구의 경우: 마지막 화살표 유형은 선을 두 배로 늘립니다. 커서는 보이는 두 선 사이의 보이지 않는 축 선에 스냅됩니다.
선 속성 패널은 선, 호/원, 폴리라인 및 스플라인 도구와 동일합니다.
