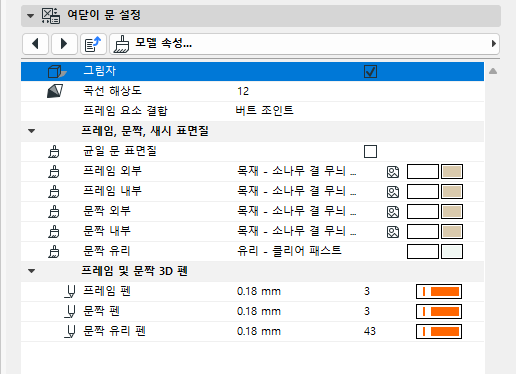

다음은 Archicad INT 라이브러리에서 문 또는 창 설정의 사용자 정의 설정 패널의 모델 속성 탭 페이지("문 개구부" 또는 "창 개구부" 섹션에 있음)에 대한 설명입니다.
이 페이지를 사용하여 개구부의 3D 외형을 정의할 수 있습니다. 사용 가능한 기능은 특정 개구부의 구성요소에 따라 달라집니다.
일반 속성뿐 아니라, 문짝, 프레임, 그리드, 유리 구성요소에 대해, 그리고 (존재한다면) 손잡이 및 손잡이 부속물에 대해, 특정 표면 재질 및 3D 펜을 설정할 수 있습니다.
그림자
이 기능을 켜면 3D에서 이 개구부에 대해 그림자 효과를 디스플레이합니다.
곡선 해상도:
개구부의 곡면형 구성요소의 3D 디스플레이를 생성할 때 적용됩니다. (곡면형 구성요소의 밖에 형성된 원은 주어진 수의 세그먼트로 분할됩니다.) 곡선 해상도가 더 높으면 3D 외형이 개선될 수 있으나 파일 크기가 커집니다.
프레임 요소 결합
연귀이음 또는 버트 조인트(Butt Joint)를 선택합니다.
프레임 및 문짝 (새시) 3D 펜
이들 컨트롤은 디스플레이되는 프레임 및 문짝/새시의 파트에 영향을 미칩니다.
•3D 창에서
•그리고 평면의 3D 같은 형식(즉, 개구부의 평면 디스플레이 옵션이 "투영된" 또는 "오버헤드로 투영된"으로 설정되어 있는 경우 "투영된" 부분)에서
