Gdy modelowanie jest w toku, możesz chcieć zobaczyć trasy jako pojedynczy, długi element, aby uzyskać przejrzysty widok modelu. Jednak do celów dokumentacyjnych bardziej przydatne może być wyświetlenie i wyodrębnienie rzeczywistych długości segmentów trasy.
MEP Designer umożliwia teraz przeglądanie i dokumentowanie tras według długości odcinków:

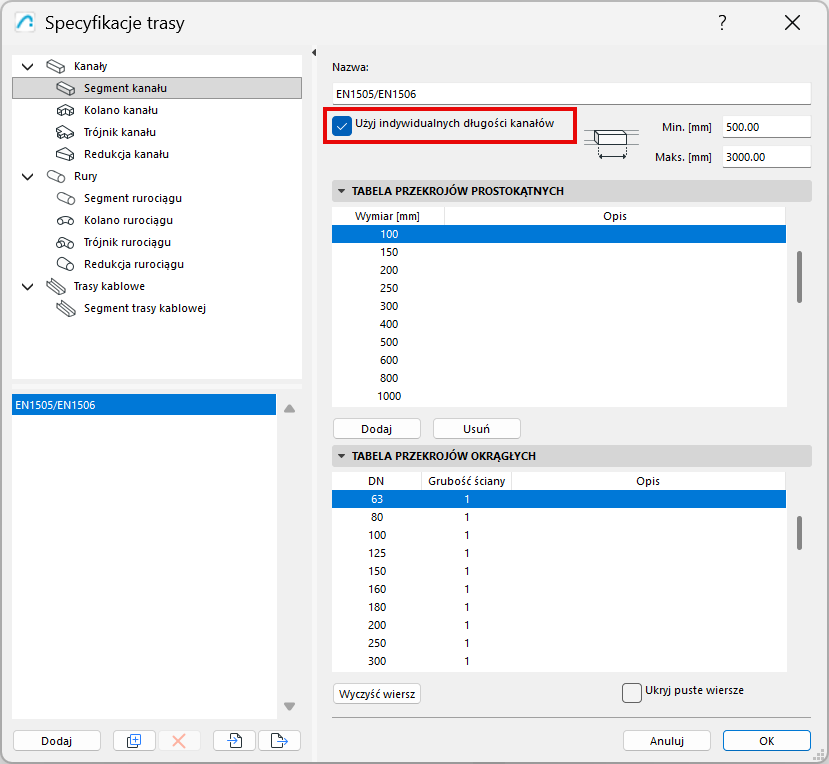

Specyfikacje trasy - dla segmentów rur, kanałów lub nośników kabli:
•Zaznacz opcję Użyj indywidualnych długości
•Wprowadź minimalne i maksymalne długości zgodnie ze specyfikacjami długości producenta (np. dla danego typu kanału)

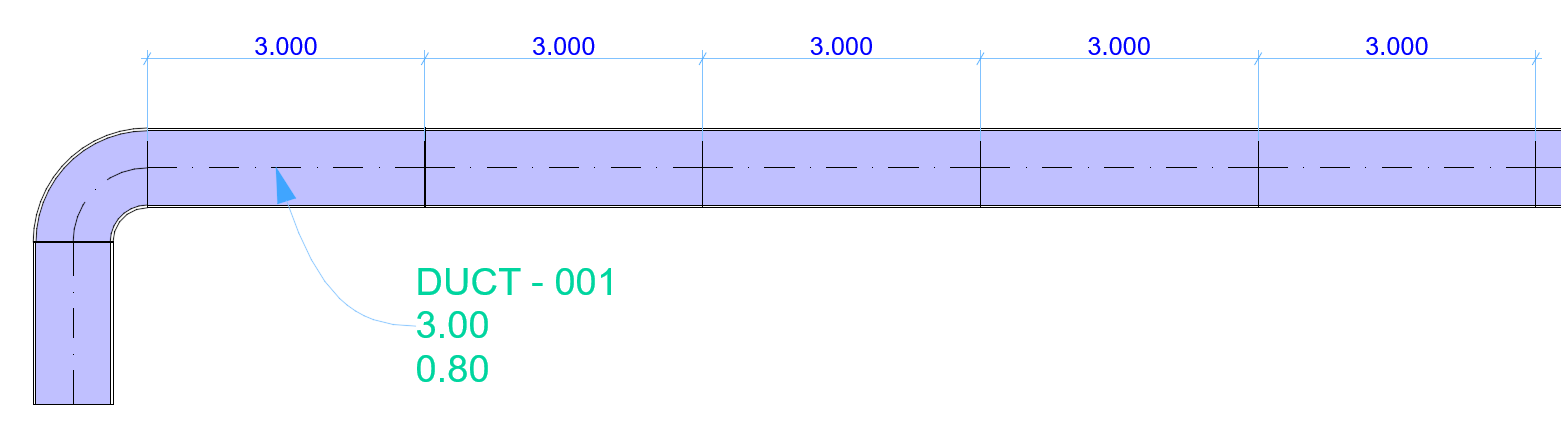

Teraz model wyświetla długość każdego odcinka na podstawie specyfikacji trasy. MEP Designer automatycznie optymalizuje segmentację w przypadku „pozostałych" segmentów.

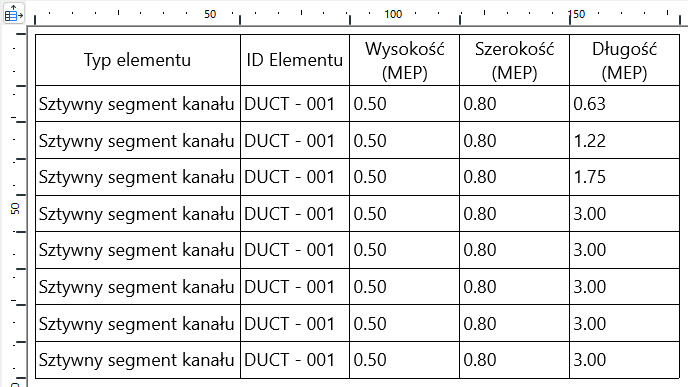

Segmenty można wyświetlać pojedynczo w Zestawieniu interaktywnym i oznaczać każdy z nich osobną etykietą.
