Systemy hydrauliczne i obliczenia w przeglądarce systemu

Rozszerzona przeglądarka systemu oprócz systemów wentylacyjnych obejmuje teraz systemy wodno-kanalizacyjne i systemy ogrzewania/chłodzenia.

W przypadku systemów hydraulicznych Przeglądarka systemu umożliwia obliczanie i wyświetlanie danych dla systemów hydraulicznych (pojemność, przepływ masowy i prędkość) w formie tabeli.

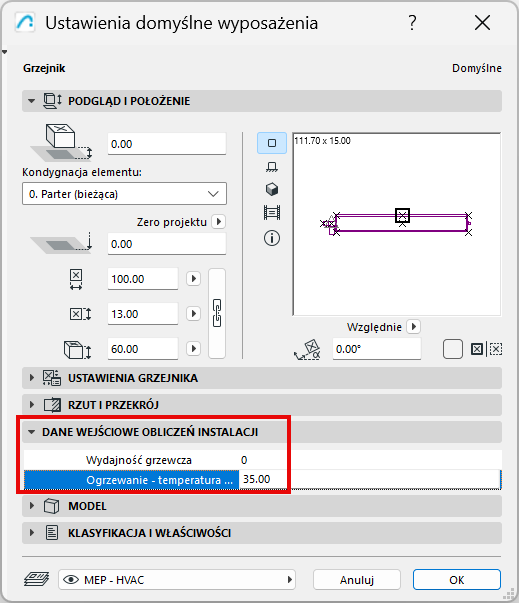

•Ustaw wartości wydajności i temperatury powrotu dla urządzeń grzewczych (w ustawieniach elementu lub w oknie informacyjnym):

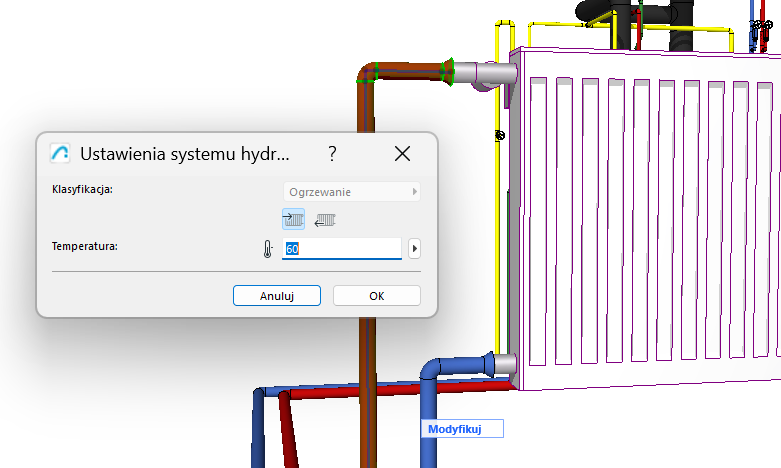

•Poziom systemu: Zdefiniuj temperaturę dla systemu hydraulicznego (ogrzewanie)

Uwaga: Obliczanie systemów chłodzenia planowane jest na późniejszą aktualizację.

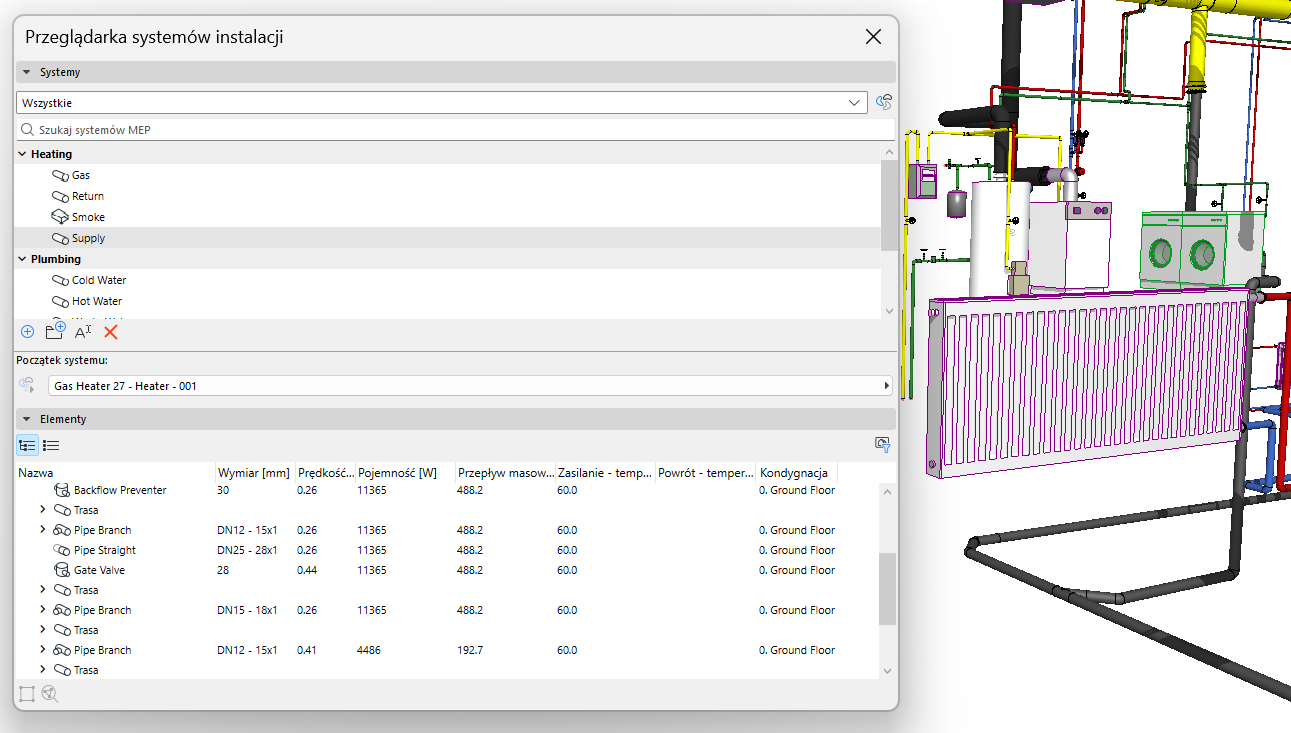

Przeglądarka systemu wyświetla obliczenia czasu pracy i dane dla systemów hydraulicznych (pojemność, przepływ masowy i prędkość), w oparciu o wymiary elementów i dane dotyczące wydajności urządzeń hydraulicznych.

Zmiana rozmiaru systemów hydraulicznych za pomocą optymalizatora wielkości ogrzewania/chłodzenia

Optymalizator instalacji hydraulicznych zmienia rozmiar wszystkich rur grzewczych w oparciu o minimalną i maksymalną średnicę, a także minimalną i maksymalną prędkość. (Następna aktualizacja doda zmianę rozmiaru dla systemów chłodzenia)

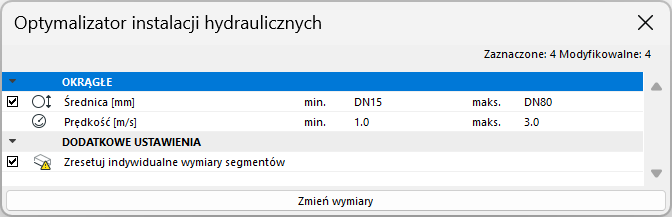

•Wybierz trasy do zmiany rozmiaru, a następnie otwórz Optymalizator instalacji hydraulicznych (pasek narzędzi MEP lub Okno > Palety)

•Zdefiniuj zakresy wartości dla wymiarów rury i prędkości, a następnie kliknij przycisk Zmień wielkość
