Typ linii symbolu jest oparty na niestandardowym szablonie skopiowanych elementów rysunku 2D.
Aby utworzyć nowy rodzaj linii złożonej z symbolu:
1.Najpierw narysuj wzór symbolu na Rzucie lub w innym oknie, korzystając z linii, łuków i punktów aktywnych.
2.Wybierz elementy 2D.
3.Wybierz polecenie: Edycja > Kopiuj.
Uwaga: Tylko łuki, linie i punkty aktywne mogą być używane do definiowania linii symboli. Krzywa, wypełnienia, tekst lub inne elementy zostaną zignorowane.
4.Otwórz okno dialogowe Linie (Opcje > Atrybuty elementów > Linie).
5.Kliknij Nowe.
6.W oknie dialogowym Dodaj nową linię zaznacz opcję Symbol i kliknij OK.

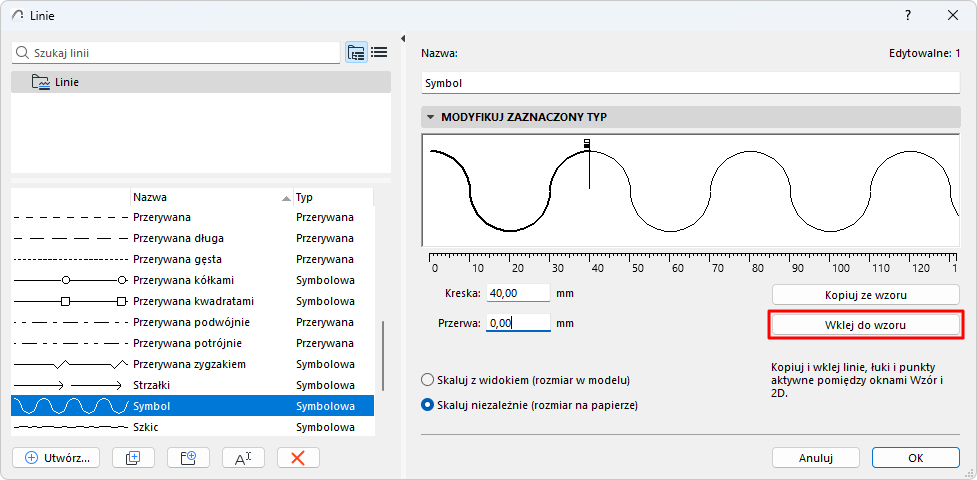

7.W oknie dialogowym Linie, kliknij przycisk Wklej do wzorca znajdujący się poniżej obszaru edycji graficznej.
Uwaga: W tym oknie dialogowym nie działają zwykłe operacje kopiowania i wklejania.
Symbol pojawi się w oknie edycji.
•Czarna flaga: koniec segmentu linii.
•Biała flaga: przerwa między poszczególnymi segmentami
Edytuj segment linii i przerwę przeciągając flagi w poziomie lub edytując ich wartość w poniższym polu Kreska lub Przerwa.
Komponent linii będzie skalowany w całości.
W wynikowej linii Symbolu obwodnia wklejonych elementów zostanie wyśrodkowana na linii środkowej.
