Tryb wyświetlania wypełnień: Rzeczywisty wygląd wypełnienia a Wypełnienie punktowe

Każdy rodzaj wypełnienia może być wyświetlany w dwóch trybach: Rzeczywisty wygląd wypełnienia i Wypełnienie punktowe.

Domyślnie, wszystkie wypełnienia w projekcie są wyświetlane jako Rzeczywiste wypełnienie, w menu Widok > Opcje wyświetlania.

Jeżeli wyłączysz tę opcję, wypełnienia będą wyświetlane na ekranie jako raster (będą złożone z punktów). Jednak w przypadku drukowania lub plotowania wypełnień, Rzeczywisty wygląd wypełnienia będzie używany, nawet jeśli wyświetlanie na ekranie jest ustawione na Wypełnienie punktowe.

Bitmapowe (punktowe) wersje wszystkich predefiniowanych wzorów wypełnienia są zbliżone do ich odpowiedników w postaci Rzeczywistego wypełnienia. Po zmianie wzoru Rzeczywistego wypełnienia lub wygenerowaniu nowego wzoru typu symbol, należy ręcznie utworzyć jego wersję bitmapową (Wypełnienie punktowe).

Wzorek wypełnienia tylko na ekranie

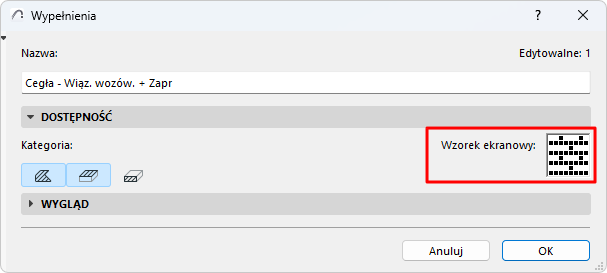

Użyj panelu Dostępność w oknie dialogowym Wypełnienia, aby wyświetlić lub edytować wzór mapy bitowej Wypełnienia.

Ten wzorek jest używany:

•do identyfikacji wypełnień w rozwijanych listach

•do wyświetlania wypełnienia na ekranie, jeśli wyłączona jest opcja widoku ekranowego "Rzeczywisty wygląd wypełnienia" (Widok > Opcje wyświetlania).

Aby edytować ten wzór ekranowy, kliknij w oknie wzoru, aby włączyć lub wyłączyć poszczególne piksele.
