Za pomocą tego panelu można wyświetlić lub ukryć elementy w Edytorze profili.
Panel ten będzie aktywny tylko, jeśli otwarty jest Edytor profili.

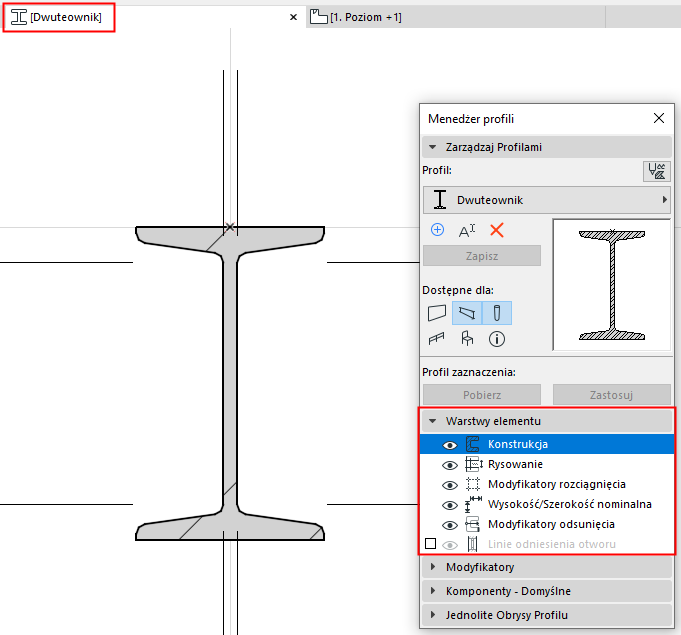

Konstrukcja
Pokaż/ukryj w Edytorze profili wypełnienia lub punkty aktywne.
Rysowanie
Pokaż/ukryj w Edytorze profili elementy narysowane jakimkolwiek innym narzędziem rysunkowym (np. Linie, Łuki, Polilinie).
Modyfikatory rozciągnięcia
Pokaż/ukryj w Edytorze profili Modyfikatory rozciągnięcia.
Zobacz Modyfikatory rozciągnięcia.

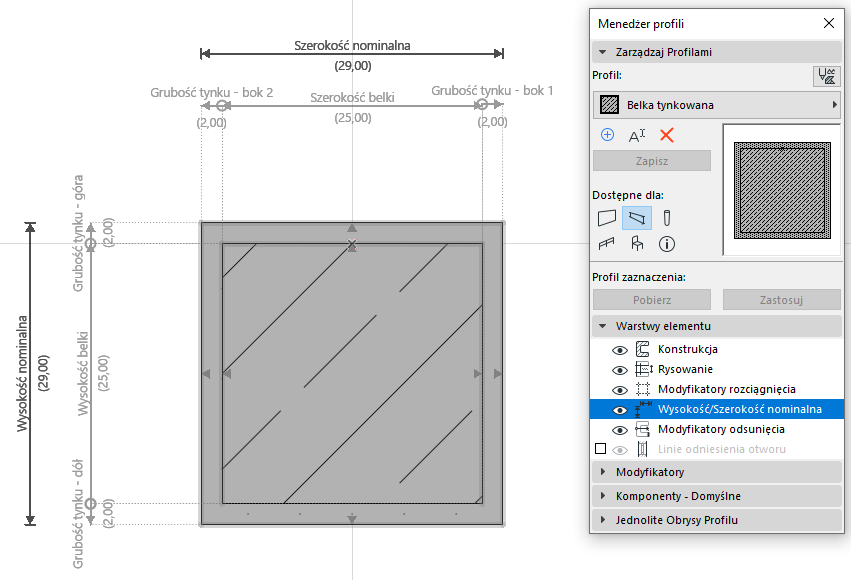

Pokaż/ukryj w Edytorze profili wymiary wyrażające szerokość i wysokość nominalną.

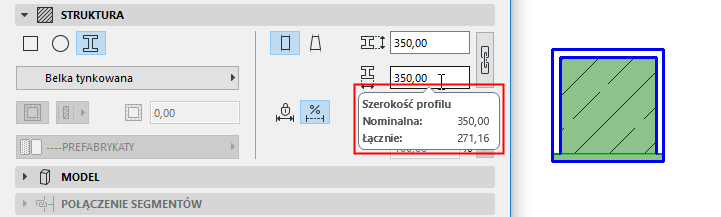

Nominalna szerokość/wysokość - parametry elementu z listy - są wyświetlane w oknie dialogowym Ustawienia elementu. Wartości te można edytować w Ustawieniach elementu, jeśli w panelu Modyfikatory włączono opcję Rozciągnięcia szerokości i/lub wysokości profilu.
Zobacz Szerokość/Wysokość nominalna.
Wymiary szerokości i wysokości nominalnej można zmienić, klikając i przeciągając linie wymiarowe. Długości można zmodyfikować i ustawić zgodnie z inną częścią profilu, np. zewnętrzną częścią prostokąta zaznaczenia elementu, klikając zakończenia wymiarów nominalnych. W przypadku braku zmiany długości, długości zostaną automatycznie zmienione tak, aby odzwierciedlały prostokąt zaznaczenia wypełnień, zgodnie z ustawieniami Edytora profilu.
Zakończenia wymiarów nominalnych, podobnie jak Modyfikatory odsunięcia, mogą być powiązane z Węzłami wypełnień, jednak może spowodować ograniczenia. W takim przypadku zostanie wyświetlone okno dialogowe.
Z kolei parametry zestawień Całkowita szerokość/wysokość uwzględniają również ustawienia na poziomie elementu, poprzez Modyfikatory odsunięcia, i odzwierciedlają całościowy rozmiar prostokąta zaznaczenia danego elementu. Całkowitego rozmiaru nie można edytować w oknie dialogowym Ustawień, z powodu ograniczeń Modyfikatorów odsunięcia.
Modyfikatory odsunięcia
Pokaż/ukryj wymiary i przypisane krawędzie/wierzchołki Modyfikatorów odsunięcia.
Nawet jeżeli przy tej opcji ustawiono „ukryj”, Modyfikator odsunięcia aktualnie wybrany na liście Modyfikatorów zawsze będzie wyświetlony.
Zobacz Modyfikatory odsunięcia.
Odniesienia otworów (dla ścian profilowanych)

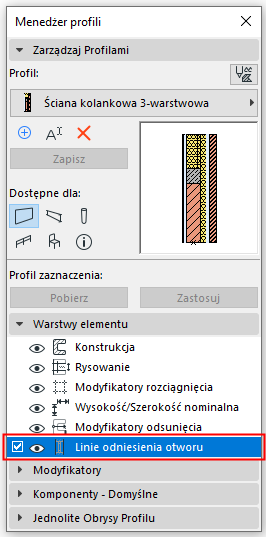

•Zaznacz pole wyboru, aby we wstawionym profilu ściany były wyświetlane linie odniesienia otworów (linie odniesienia, na których zostaną umieszczone drzwi/okna).
•Ikona oka pokazuje/ukrywa linie odniesienia otworu w Edytorze profili.
•W razie potrzeby można edytować, rozszerzyć lub rozbić kształt tych linii tak, aby otwory umieszczane były w odpowiednim położeniu.
Jeżeli opcja Linie odniesienia otworu pozostanie wyłączona, wstawiane okna/drzwi umieszczane będą w oparciu o prostokąt obrysu ściany.
