Narzędzie Miarka można włączyć za pośrednictwem przycisku w pasku narzędzi Standard i stosowane jest do mierzenia odległości w projekcie.
Jest to tymczasowo działająca funkcja, która na bieżąco dostarcza potrzebnych informacji.

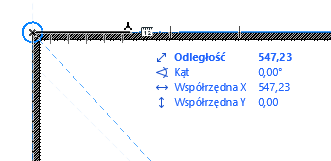

Aby użyć Marki, kliknij ikonę reprezentującą to narzędzie w pasku narzędzi Standard lub wciśnij klawisz skrótu M. Wskaż kliknięciem punkt początkowy (na ilustracji jest to lewy górny róg prostokątnej ściany) i rozpocznij mierzenie. W palecie Podręcznych Współrzędnych będą wyświetlane poziome, pionowe współrzędne, a także odległość oraz kąt mierzone względem punktu początkowego.

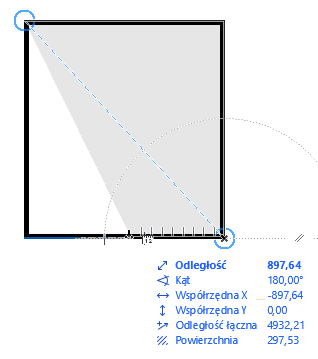

Możliwe jest dokonywanie pomiarów w łańcuchach o dowolnej ilości segmentów: każde kliknięcie odpowiada nowemu punktowi początkowemu, od którego rozpoczynają się kolejne pomiary. Po dwóch kliknięciach w palecie Podręczne Współrzędne będzie także wyświetlana odległość sumaryczna oraz powierzchnia (wyświetlana jako przezroczysty obszar). Ilustracja poniżej reprezentuje sytuację, w której po trzech kliknięciach wskaźnik znalazł się nad ostatnim wierzchołkiem prostokątnej ściany.
Możesz również używać Narzędzia Miarka podczas rysowania elementów. Rysując na przykład Ścianę, możesz uaktywnić Miarkę, zmierzyć (lub ustawić) numerycznie odległość, a następnie wcisnąć Enter aby przenieść te wartości do odpowiednich pól Podręcznych współrzędnych.
