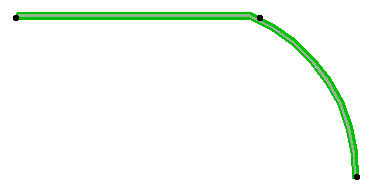

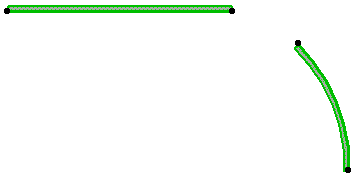

Można przeciąć dwa zaznaczone elementy, sprawiając, aby przecięły się w najbliższych punktach punktu końcowego.
To polecenie obejmuje Linie, Polilinie, Łuki, Ściany i Belki.
1.Wybierz dwa elementy.
2.Wybierz polecenie Edycja > Zmiana geometrii > Przecięcie (również dostępny na pasku narzędzi Standard).
Uwagi:
–To polecenia będzie działać tylko wtedy, jeśli dwa elementy są widoczne na tej samej kondygnacji. Nie muszą posiadać tej samej Kondygnacji macierzystej, ale muszą być widoczne przynajmniej na jednym tym samym poziomie. (Jeśli elementy posiadają inną Kondygnację macierzystą, a ich widoczność określona jest jako "Tylko na własnej", to polecenie nie będzie działało.)
–Podczas przecinania linii lub polilinii: jeśli tylko jedno zakończenie zostanie przecięte po zastosowaniu polecenia Przecięcie po raz pierwszy, należy powtórzyć polecenie, aby pozostałe zakończenia również zostały przecięte.
