Opcje edycji powłok obrotowych

Wybierz oś lub profil powłoki obrotowej. Jeden koniec tej osi można rozpoznać po większym punkcie aktywnym: oznacza on wysokość wzniesienia powłoki.

•Edytuj kąt obrotu

Kliknij w dowolnym miejscu na profilu zaznaczonej powłoki, aby wyświetlić to polecenie z palety pomocniczej. Wybierz opcję Edytuj kąt obrotu.








Aby wyświetlić kolejne dwa polecenia w palecie pomocniczej, kliknij punkt końcowy osi obrotu.

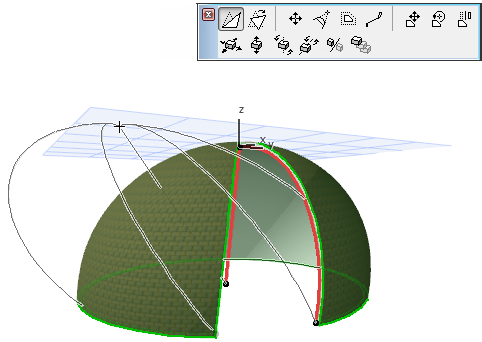

•Zmień zniekształcenie osi





•Zmień pochylenie osi





Obejrzyj wideo

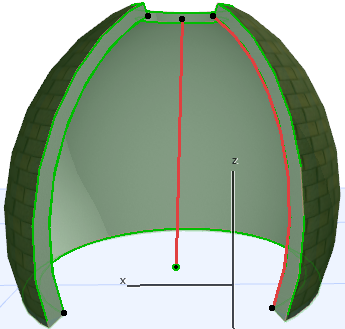

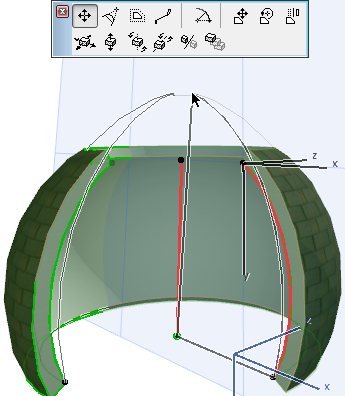

•Przesuń węzeł profilu

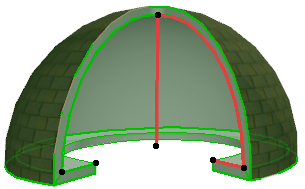

•Kontynuuj profil








•Obróć profil

Wybierz polecenie Obróć profil z palety pomocniczej. Następnie (podobnie jak w przypadku obracania innych elementów) kliknij punkt i narysuj oś obrotu. Kliknij, aby zakończyć obrót.

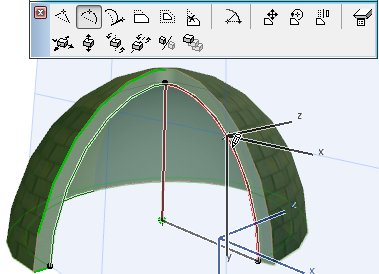

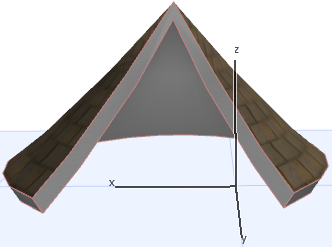

•Zmień krzywiznę krawędzi

Kliknij w dowolnym miejscu na profilu powłoki, aby wyświetlić to polecenie z palety pomocniczej.
