Struktura siatki
W Rzucie widoczne są tylko obrys oraz krawędzie siatki.
Uwaga: Dla Siatek i Stropów, obrysy Rzutu na innych kondygnacjach (jeśli pokazane są na innych kondygnacjach niż kondygnacja macierzysta) wyświetlane są przy użyciu typu linii określonego w menu Preferencje Projektu > Wcześniejszy.

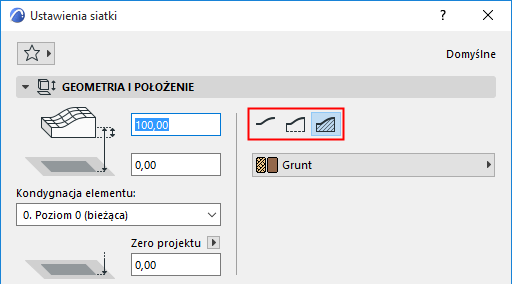

W 3D, w zależności od metody konstrukcji wybranej w Palecie info lub Ustawieniach siatki, Siatkę można wyświetlić w na trzy sposoby:
•Tylko wykończenie
•Wykończenie z fartuchem
•Pełna bryła
Wyświetlanie krawężnic
Istnieją dwa rodzaje grzbietów w siatce: zdefiniowane przez użytkownika oraz wygenerowane. Każdy z grzbietów wygenerowany przez Archicada łączy dwa wierzchołki znajdujące się na różnych wysokościach i nie połączone grzbietem zdefiniowanym przez użytkownika.
•Grzbiety zdefiniowane przez użytkownika są zawsze widoczne.

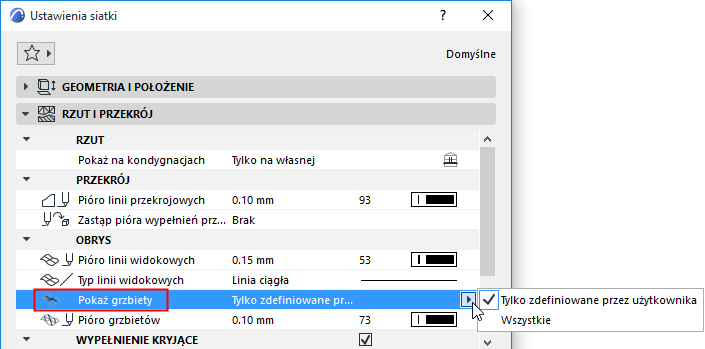

•Opcja Pokaż wszystkie grzbiety wyświetli również grzbiety powstałe poprzez połączenie wierzchołków siatki. (Opcja ta znajduje się w oknie dialogowym Ustawień Siatki). Grzbiety są generowane tylko pomiędzy wierzchołkami o różnych wysokościach.
Wygląd 3D

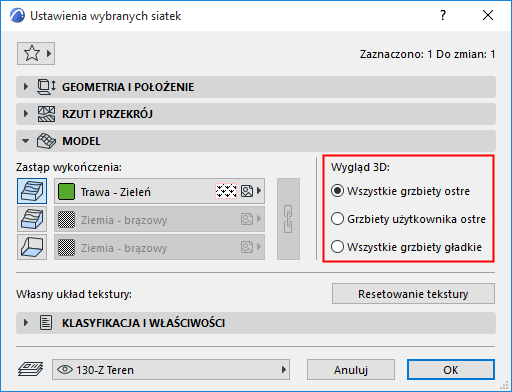

Opcje dostępne w panelu Model Ustawień siatki określają czy grzbiety siatek wyświetlone są jako gładkie czy ostre.
•Wszystkie grzbiety ostre: Krawędzie pomiędzy trójkątami (tzw. poligonami) tworzącymi powierzchnię siatki nie będą wygładzane w oknie 3D.
•Grzbiety użytkownika ostre: Powierzchnie siatki utworzone przez użytkownika nie będą wygładzane podczas gdy pozostałe krawędzie będą gładkie.
•Wszystkie grzbiety gładkie: Pokaż siatkę o gładko połączonych powierzchniach.
Jeżeli wybierzesz opcję Wszystkie grzbiety gładkie w widoku 3D widoczne będą tylko grzbiety definiowane przez użytkownika.
