Większość stref otoczona jest ścianami, a jedynymi otworami w strefach są drzwi i okna. W tej sytuacji najprostszym sposobem na utworzenie strefy jest jedna z automatycznych metod: Według wewnętrznej krawędzi lub Linia odniesienia.

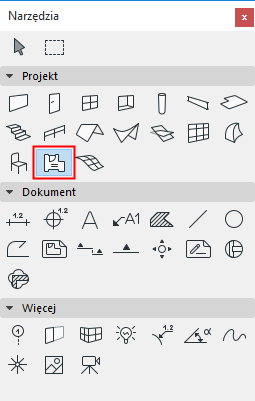

1.Uaktywnij narzędzie Strefa.

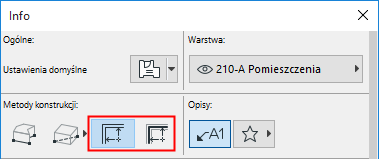

2.W Palecie Info wybierz metodę Według wewnętrznej krawędzi lub Linia odniesienia (szczegóły poniżej)
3.W oknie Rzutu lub oknie 3D kliknij w obrębie zamkniętego wieloboku składającego się ze ścian i/lub przegród strukturalnych.
4.Kliknij za pomocą kursora w kształcie młotka, aby wstawić etykietę strefy (wewnątrz lub na zewnątrz wieloboku strefy)
Zobacz Wstaw etykietę strefy automatycznie.
Metody konstrukcji stref: Według wewnętrznej krawędzi lub Linia odniesienia

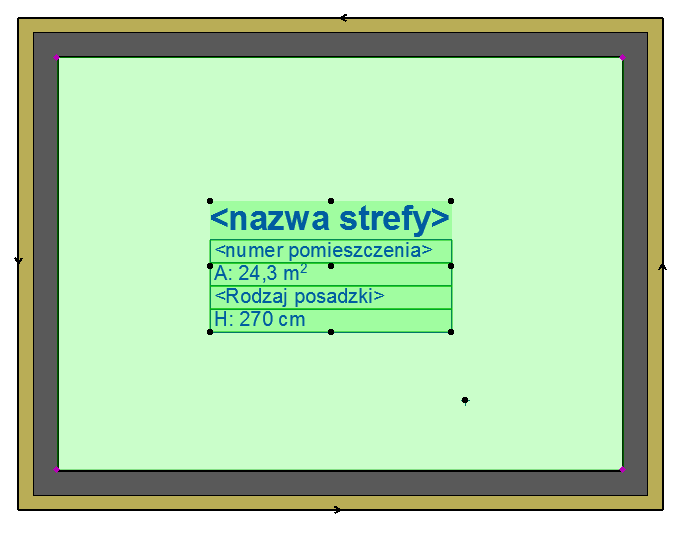

•Metoda Według wewnętrznej krawędzi: Obszar strefy rozciąga się do wewnętrznych ścian.
•Metoda Linii odniesienia: Obszar strefy rozciąga się do linii odniesienia ścian.
Różnica widoczna jest w mierzonej powierzchni strefy:
|
Metoda Według wewnętrznej krawędzi |
Metoda Według Linii odniesienia |
|
|
|
Uwaga: Aby ustawić Reprezentację na rzucie utworzonej strefy za pomocą metody linii odniesienia, należy skorzystać z przycisków Brutto lub Netto w Ustawieniach strefy. Zobacz Wielokąt strefy.
Zastosuj metodę ręczną, jeśli obrys Strefy nie jest wyraźnie otoczony elementami (np. podczas rozplanowywania przestrzeni).
1.Uaktywnij narzędzie Strefa.

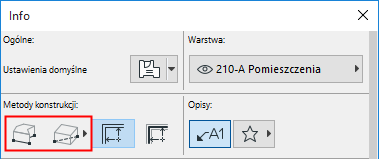

2.W Palecie Info wybierz metodę ręczną: Polilinia, Prostokąt lub Obrócony Prostokąt
3.Na rzucie lub w oknie 3D narysuj obrys strefy.
4.Kliknij za pomocą kursora w kształcie młotka, aby wstawić etykietę strefy (wewnątrz lub na zewnątrz wieloboku strefy).
Wstaw etykietę strefy automatycznie
Domyślnie etykiety stref są tworzone automatycznie po kliknięciu wstawienia strefy: przełącznik Wstaw etykietę znajduje się w palecie Info strefy.

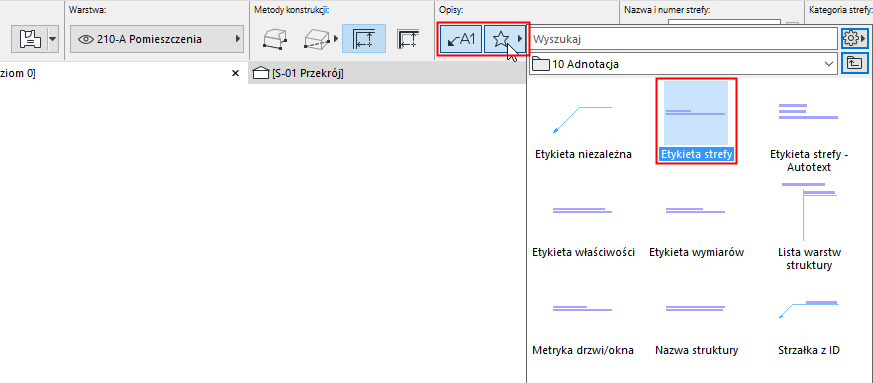

Z listy rozwijanej Ulubione wybierz Etykietę strefy.
Jeśli nie chcesz wstawić etykiety podczas tworzenia strefy, należy wyłączyć te opcję przełącznikiem Wstaw etykietę w palecie Info strefy.
Wyklucz ścianę jako granicę strefy
Domyślnie, parametr Odniesienie do stref, znajdujący się w panelu Model okna dialogowego Ustawień ściany, jest określony jako "Granica strefy".
Oznacza to, że wszystkie ściany tworzące zamkniętą przestrzeń zostaną domyślnie uznane za granice strefy.
Aby wykluczyć ścianę z tej granicy, po prostu zmień parametr Odniesienie do stref na Brak.
Zobacz Odniesienie do stref.

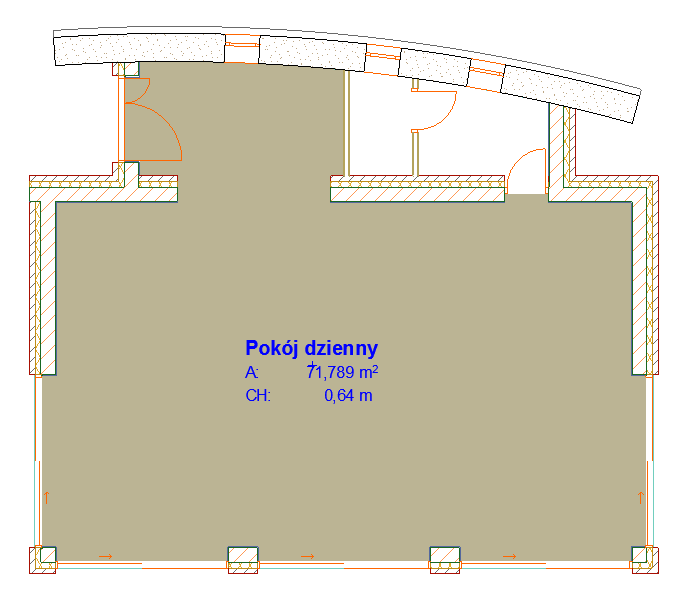

Jeżeli Strefa nie jest w pełni ograniczona, Archicad będzie kontynuował definiowanie wieloboku strefy poza obszar, który chciałeś określić jako Strefę. W tym przypadku, rezultat może nie być zgodny z oczekiwanym.
Aby rozwiązać ten problem, należy:
•użyć metody ręcznej konstrukcji
•wstawienie drzwi w pusty otwór w ścianie, mających tę samą wysokość co Ściana - ściana nie jest pokazana w 2D, ale pełni rolę Granicy strefy.

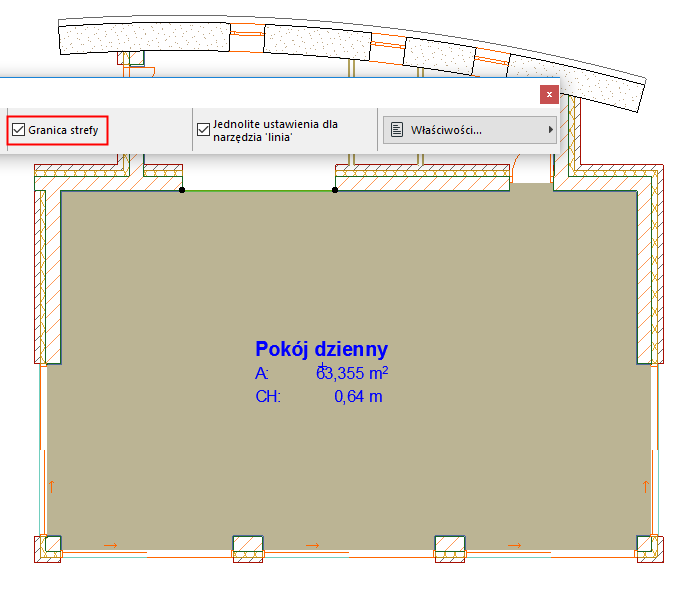

•narysuj linię, łuk lub krzywą, która będzie służyć jako granica strefy: zaznacz pole Granica strefy w Ustawieniach.
Jeżeli żądana strefa będzie obejmować również wolno stojące elementy konstrukcyjne, podczas wstawiania metryczki strefy może pojawić się komunikat ostrzegający. Należy wtedy kliknąć bliżej przyszłej granicy strefy. Wówczas strefa zostanie utworzona poprawnie.
