Każdej strefie tworzonej w projekcie jest w oknie dialogowym Ustawień Strefy przypisana Kategoria Strefy.
Kategorie stref są atrybutami projektu.
Kategoria strefy określa:
•domyślnie kolor tła strefy (dla wszystkich stref rzutu oraz stref dociętych w widokach przekrojowych i dokumentach 3D) oraz
•obiekt Metryki strefy użyty dla strefy. (zobacz Metryczki Stref)
Uwaga: Metryczka strefy jest domyślnie wyłączona; Zamiast tego strefy są wstawiane z etykietami stref.

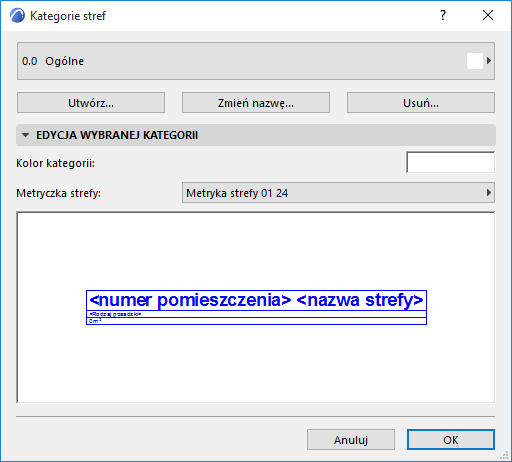

Okno dialogowe Kategorie stref
Aby zdefiniować lub przedefiniować Kategorie stref, otwórz menu Opcje > Atrybuty elementów > Kategorie stref.
Z rozwijanej listy u góry okna wybierz jedną z zapamiętanych kategorii stref. Możesz bezpośrednio edytować jej właściwości lub wybrać jedno z poniższych poleceń:
•Nowy: Duplikuje wybraną kategorię stref, zachowując ją pod inną nazwą.
•Zmień nazwę: Pozwala zmienić nazwę wybranej kategorii stref.
•Usuń: Usuń wybraną kategorię stref z projektu.
Zobacz Usuń atrybuty.
Rozwijana lista Metryczki strefy: Wybierz metryczkę stref z załadowanej biblioteki.
Kolor: Wybierz kolor dla Kategorii strefy. (zobacz Metryczki Stref)
Okno podglądu wyświetla metryczkę strefy.
