Typy zabiegów o równych stopniach

W Panelu Geometria i położenie w Ustawieniach schodów:

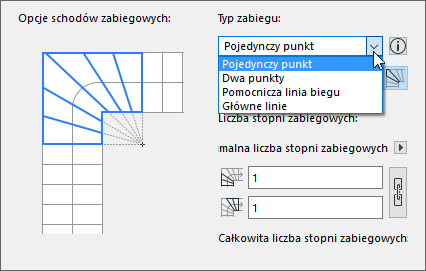

1.W oknie rozwijanym wybierz jeden z czterech rodzajów równych stopni zabiegowych: Pojedynczy punkt, Dwa punkty, Główne linie oraz Pomocnicza linia biegu.

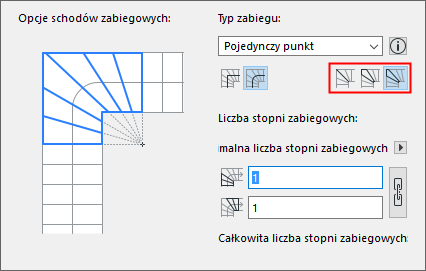

2.Kliknij jedną z trzech ikon, aby ustawić sposób rozmieszczenia stopni w punkcie zabiegu, w którym oś Zabiegu przecina Linię biegu:

•Stopień: umieszczanie podstopnicy w punkcie obrotu

•Symetryczna stopnica: Stopnica zmniejsza się o połowę w punkcie zabiegu

•Asymetryczna stopnica: brak ograniczeń w rozmieszczeniu stopnic

Zobacz następujące ilustracje:

Typ zabiegu: Pomocnicza linia biegu
Punkt zabiegu: Stopień

Typ zabiegu: Pomocnicza linia biegu
Punkt zabiegu: Symetryczna stopnica

Typ zabiegu: Pomocnicza linia biegu
Punkt zabiegu: Asymetryczna stopnica

Odcinki zabiegu

W przypadku Odcinka zabiegu, za środek zabiegu w Linii biegu uznaje się punkt początkowy zabiegu.

•Dwusieczne skonstruowane są prostopadle do linii biegu przechodzącej przez ten punkt.

•Równe stopnie mierzone są począwszy od tego punktu.

•Minimalne szerokości zwężającej się stopnicy mierzone są począwszy od projekcji tego punktu na krawędź środkową.
