Zakończenie profilu podłużnego (Profil górny, Poręcz, Profil podłużny)
Każdy rodzaj Profilu podłużnego (Profil górny, Poręcze, zwykłe Profile podłużne) może mieć jeden lub kilka rozszerzeń na końcach.

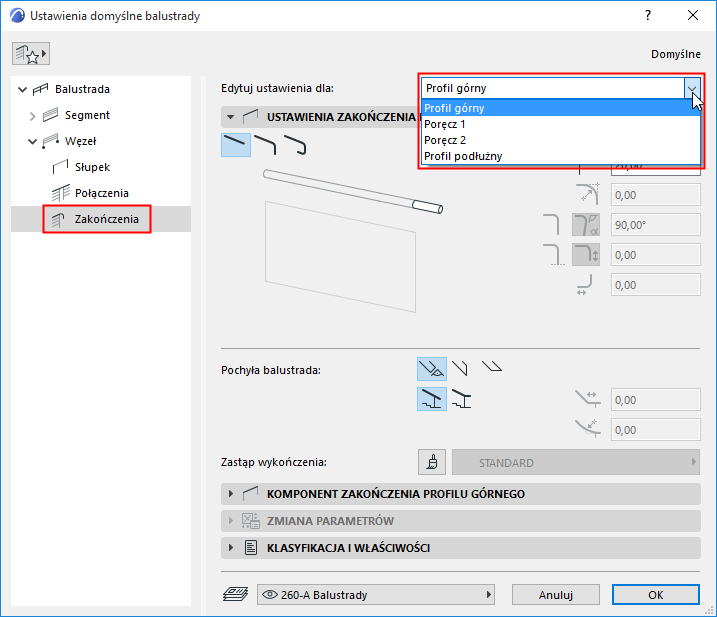

W Ustawieniach balustrady (strona Zakończenia), określ parametry końcowe oddzielnie dla każdego rodzaju profilu, wybierając jeden z nich z listy rozwijanej:

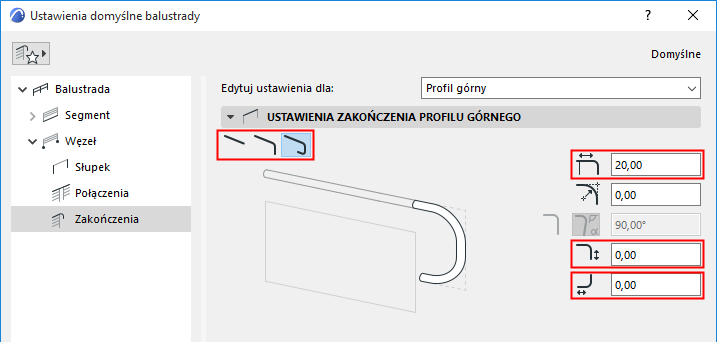

Określ geometrię zakończenia profilu podłużnego
Zakończenie poręczy zawiera wysunięcia, które mogą przybrać postać jednego prostego wysunięcia, łuku lub zakrętu.
Wybierz preferowane zakończenie spośród Ustawień zakończeń. Długości wysunięcia można skonfigurować w polach po prawej stronie.
Uwagi:
–Jeśli nie chcesz używać zakończenia, ustaw długość wysunięcia na 0.
–Dla zwykłych profili podłużnych dostępne jest tylko pojedyncze wysunięcie.
–Dla podwójnych profili podłużnych: Użyj czwartej opcji, aby połączyć poręcz z jej odpowiednikiem po przeciwnej stronie.
Zobacz Połącz zakończenia podwójnych poręczy.
Edytuj zakończenia profilu podłużnego
Ustawienia zakończenia określone w Ustawieniach balustrady zostaną zastosowane do obydwu zakończeń profilu podłużnego (Profil górny/Poręcz), ale w trybie edycji można dostosować dowolne zakończenie.

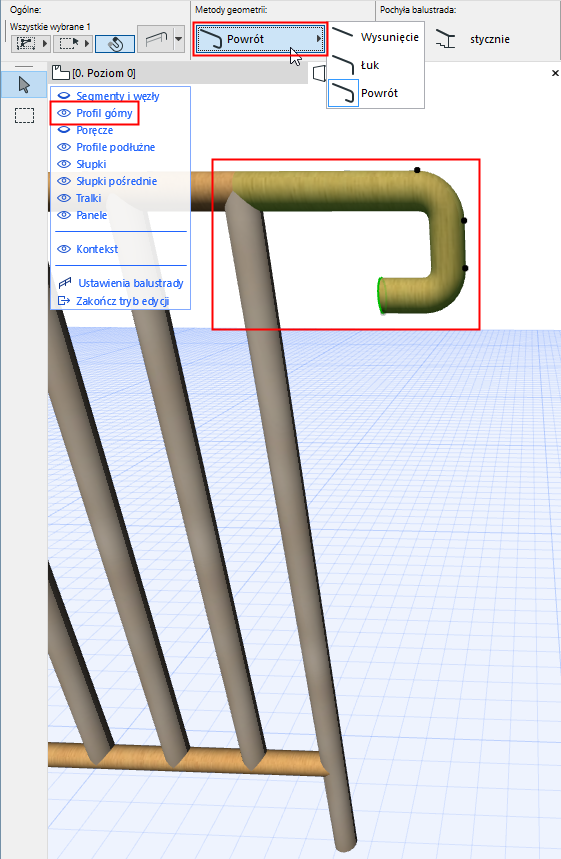

•Zakończenia można edytować graficznie w trybie edycji, przy użyciu punktów aktywnych, w celu zmiany długości wysunięcia, promienia lub kąta wybranego zakończenia. Jeśli węzeł ma kilka możliwości zakończenia, wyświetlona zostanie paleta pomocnicza z następującymi opcjami:

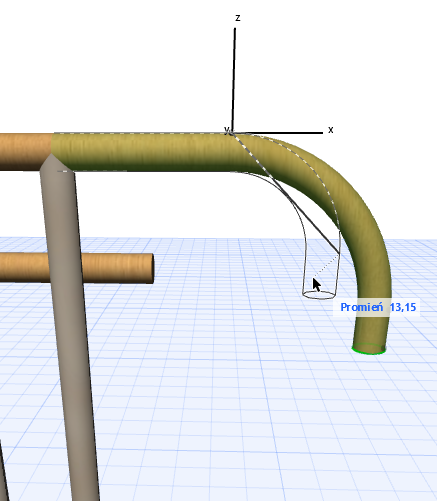

Edytuj zakończenia poręczy graficznie w 3D i przekroju
•Użyj Palety Info lub Ustawienia zakończenia, w celu dostosowania ustawień dowolnego zaznaczonego zakończenia poręczy.
Pochyła balustrada: Geometria zakończenia
W Palecie Info lub Ustawieniach balustrady wybierz geometrię zakończenia pochyłej balustrady: prostopadłe, pionowe lub poziome.

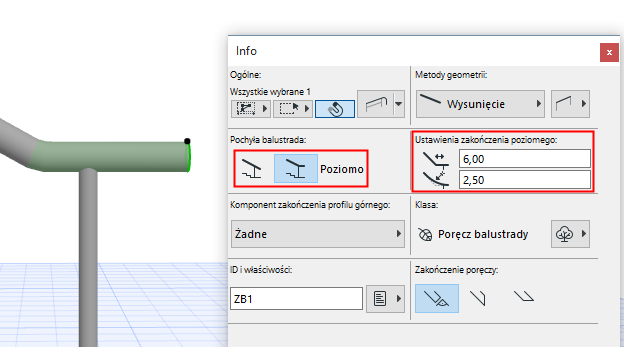

Zakończenie pochyłej balustrady: Stycznie do segmentu lub prostopadle
•Przełącz tę opcję, aby zakończyć pochyłą balustradę poziomym segmentem.
•Wprowadź długość dodanego segmentu z opcjonalnym zaokrągleniem.
Zastąp wykończenia powierzchni
Wyświetl komponent zakończenia, używając różnych wykończeń.

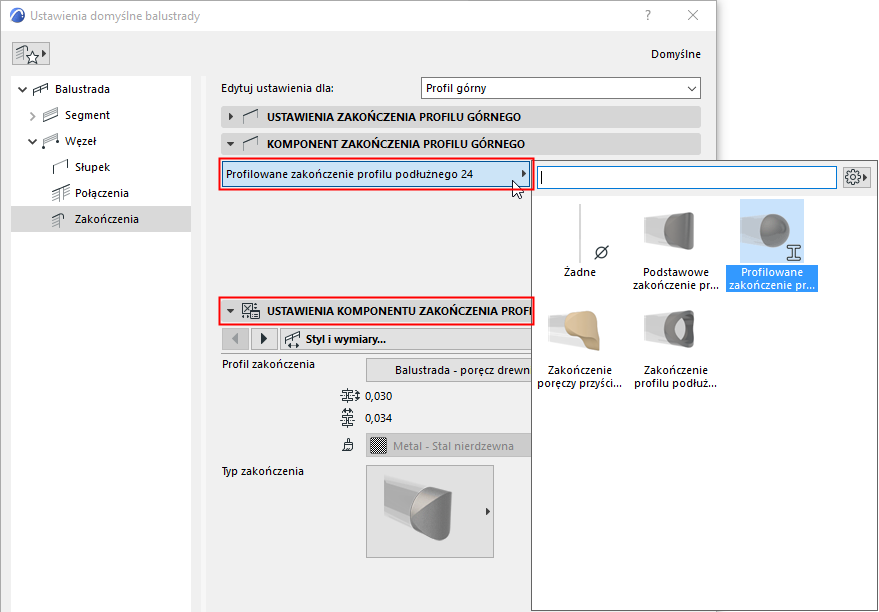

Dodaj komponent zakończenia do zakończenia profilu podłużnego
Komponent zakończenia dodawany jest do segmentu wysunięcia profilu.
1.Z Panelu komponentu zakończenia w razie potrzeby wybierz żądany obiekt Zakończenia profilu podłużnego.
2.Aby ustawić parametry, użyj panelu Ustawień Komponentu zakończenia profilu podłużnego.
