Podstawowa edycja kształtów: Wytłaczanie wzdłuż ścieżki

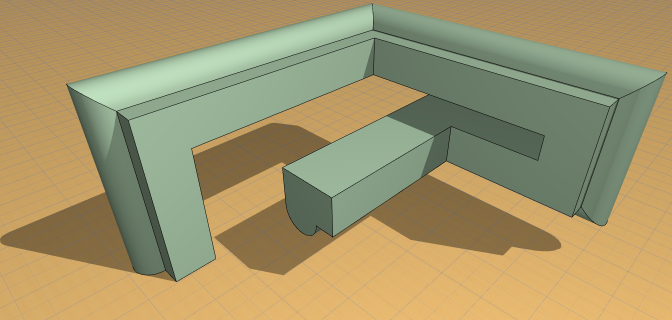

Użyj polecenia Wytłaczanie wzdłuż ścieżki, aby rozszerzyć dowolną ścianę kształtu w podłużną formę, dowolnie zmieniając kierunki i płaszczyzny.

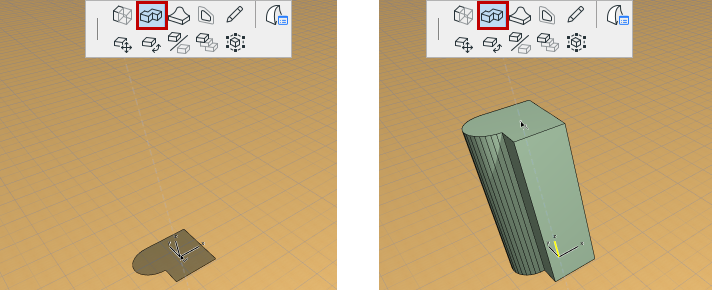

1.Kliknij w dowolnym punkcie ściany kształtu.

2.Z palety pomocniczej wybierz polecenie Wytłaczanie wzdłuż ścieżki.

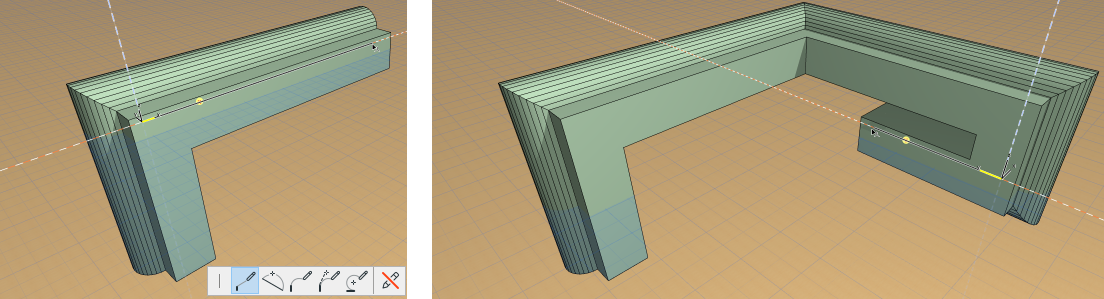

3.Rozpocznij rysowanie podłużnej formy, a następnie po kolei wstawiaj każdy segment.

Uwaga: Pierwszy narysowany segment musi być prostopadły do klikniętej ściany.

–Możesz użyć Magicznej różdżki, aby dokonać podrysu ścieżki podłużnego kształtu wokół wieloboku (pod warunkiem, że płaszczyzna wieloboku i płaszczyzna profilu podłużnego kształtu nie są tą samą płaszczyzną).

–W razie potrzeby, można zmienić płaszczyznę edycji.

–Aby odwrócić ostatni segment, z palety pomocniczej należy wybrać polecenie Wstecz.

4.Podwójne kliknięcie zakończy rysowanie podłużnego kształtu.

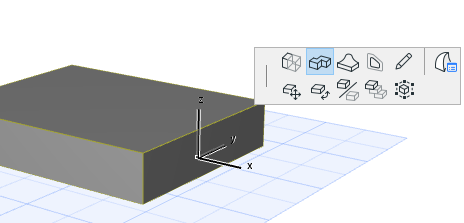

Punkt odniesienia podłużnego kształtu

Kliknięty punkt na ścianie kształtu w celu wywołania palety pomocniczej stanowi punkt odniesienia dla podłużnego punktu (punkt według którego przeciągasz podłużny kształt).

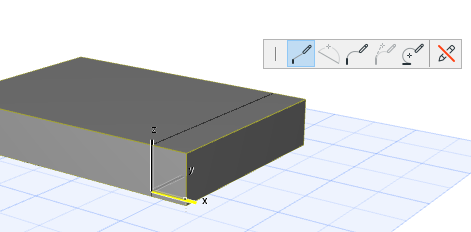

Jednak po wybraniu polecenia Wytłaczanie wzdłuż ścieżki z palety pomocniczej, można kliknąć w dowolnym miejscu ściany (lub obrysu), aby ten nowo kliknięty punkt stanowił punkt odniesienia:
