Zmiana kształtów: Zniekształcenie kształtu

Użyj tego polecenia z palety pomocniczej, aby rozciągnąć cały kształt według zniekształconego prostopadłościanu.

1.Zaznacz kształt.

2.Z palety pomocniczej wybierz polecenie Zniekształcenie kształtu.

Pojawi się prostopadłościan zawierający kształt.


3.Kliknij krawędź, ścianę lub węzeł prostopadłościanu.

Pojawi się paleta pomocnicza “rozciągania” oferująca trzy opcje.

4.Wybierz jedną z trzech możliwości rozciągania: Rozciągnięcie, Rozciągnij względem środka lub Zmień pochylenie.

5.Następnie przeciągnij, aby zmienić kształt.

Obejrzyj wideo

W zależności od wyboru prostokąta, rezultat rozciągania może być różny:

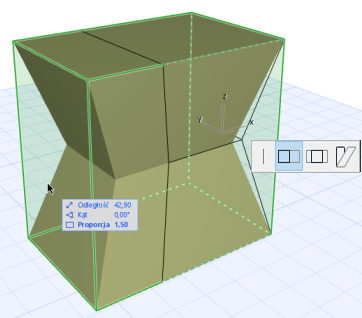

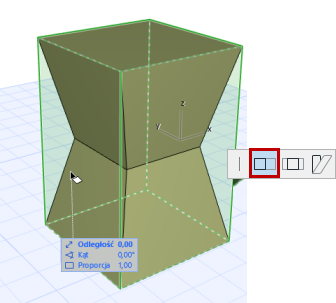

Zwykłe Rozciągnięcie (po kliknięciu ściany prostopadłościanu):

box_stretch_face_normal_1.png     box_stretch_face_normal_2.png

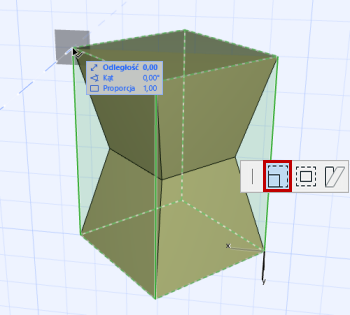

Zwykłe Rozciągnięcie (po kliknięciu węzła prostopadłościanu):

box_stretch_node_normal_1.png     box_stretch_node_normal_2.png

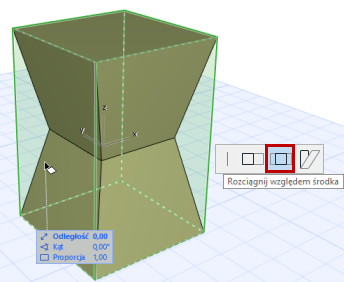

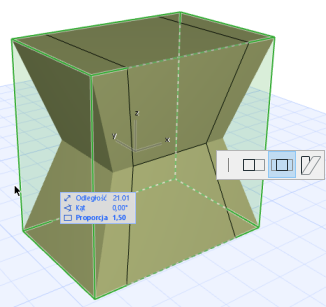

Rozciągnij względem środka (po kliknięciu ściany prostopadłościanu):

box_stretch_face_center_1.png     box_stretch_face_center_2.png

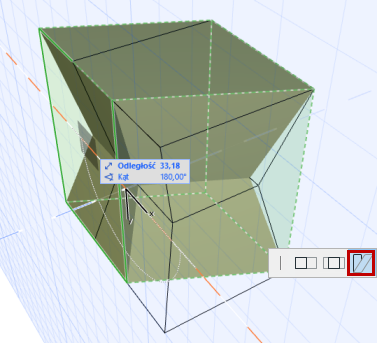

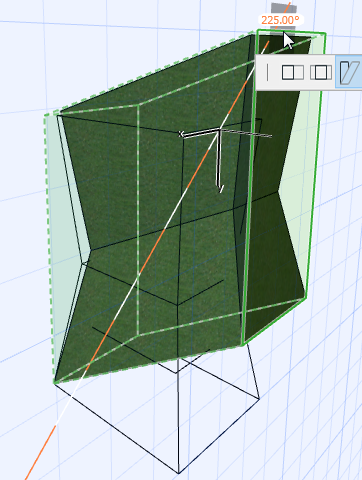

Zmień pochylenie:

skew_1.png     skew_2.png
