1.Uaktywnij narzędzie Otwór.

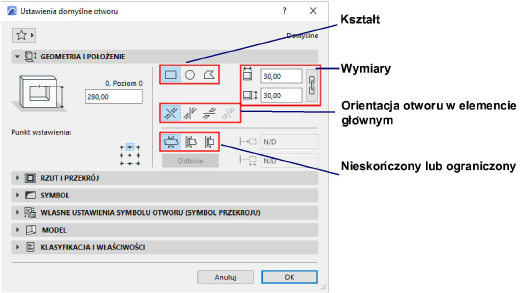

2.W oknie ustawień otworu lub w palecie Info określ podstawową geometrię, kształt i punkt wstawienia. (Ustawienia opisano poniżej).
3.Najedź kursorem na powiązany element (np. Ścianę), w którym chcesz wstawić otwór. Podświetlenie poprzedzające wstawienie pokazuje geometrię otworu oraz powiązanego z nim elementu.
Jeśli kursor znajduje się ponad kilkoma potencjalnymi elementami powiązanymi, użyj klawisza Tab, aby przełączać podświetlenie pomiędzy nimi.
Uwagi:
–Nawet jeśli element nadrzędny jest częścią modułu Hotlink lub jest zarezerwowany przez innego użytkownika, można użyć narzędzia Otwór.
–Geometria otworu jest mierzona w odniesieniu do elementu powiązanego i jest przesuwana razem z nim.
4.Kliknij, aby umieścić Otwór, zależnie od jego kształtu i orientacji (patrz poniżej).
Kształt
Wybierz kształt Otworu: Prostokątny, Okrągły, Wielokątny.
•Kształt prostokątnego lub okrągłego Otworu przy jego edytowaniu zostanie automatycznie zmieniony na wielokątny.
Wyjątek: Otwór w kształcie elipsy nie stanie się wielokątem.
•Do tworzenia wielokątnych otworów można również użyć Magicznej różdżki.
Orientacja określa sposób wytłoczenia Otworu względem powiązanego elementu: Dopasowany, Pionowo, Poziomo lub Indywidualnie.

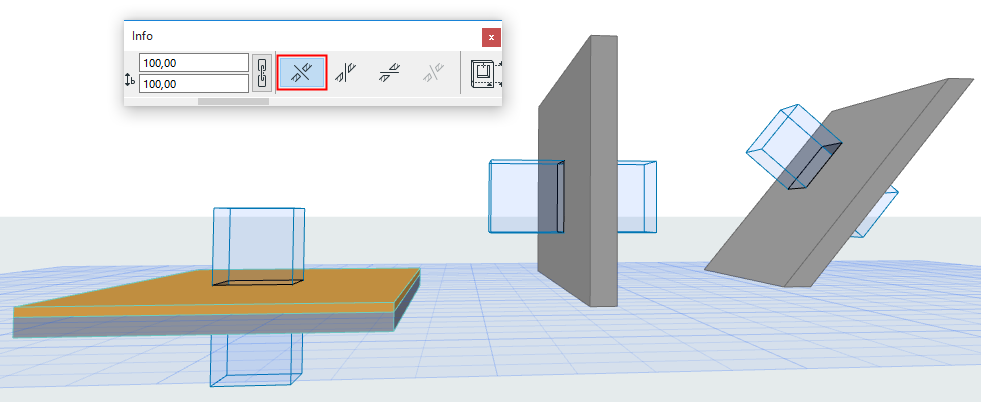

Dopasowanie (domyślnie)
Wyrównany Otwór jest prostopadły do linii odniesienia elementu nadrzędnego lub płaszczyzny, w najbardziej logicznym kierunku w zależności od elementu nadrzędnego:
•Otwór w stropie lub siatce jest pionowy
•Otwór w prostej ścianie lub belce jest poziomy
•Otwór w ukośnej ścianie jest prostopadły
Otwór umieszczony tą metodą pozostaje powiązany z linią lub płaszczyzną odniesienia elementu głównego.

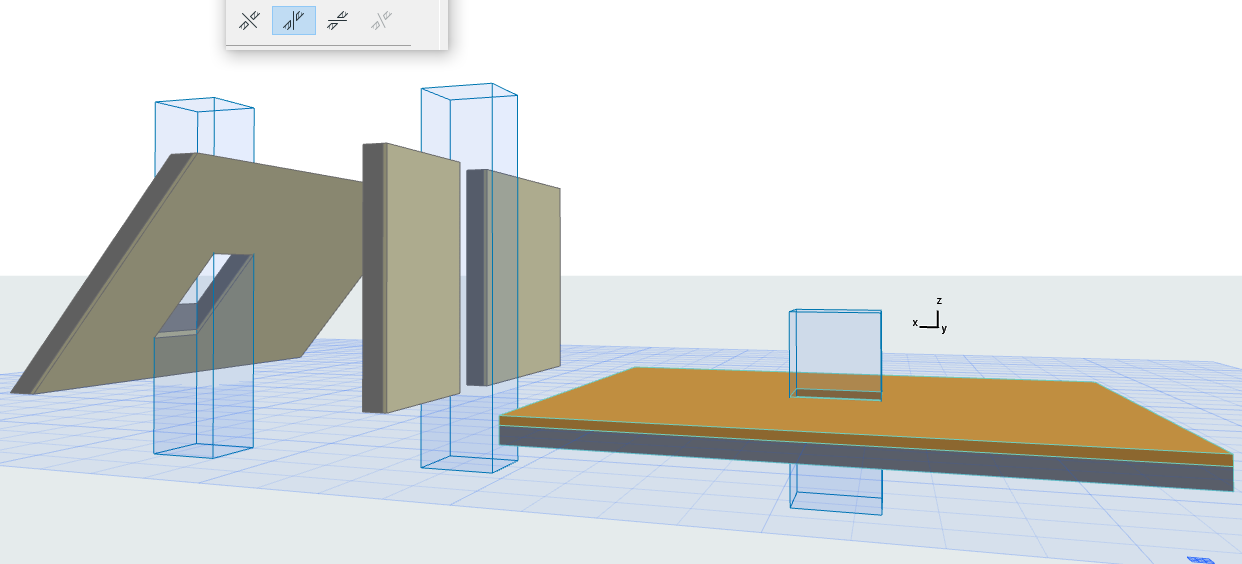

Pionowo
Przykłady Otworów pionowych:

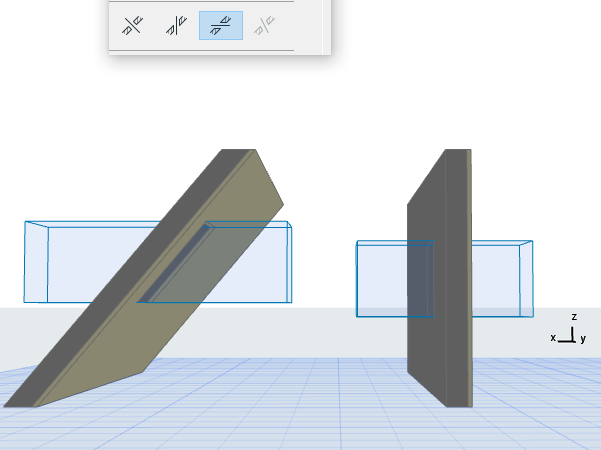

Poziomo

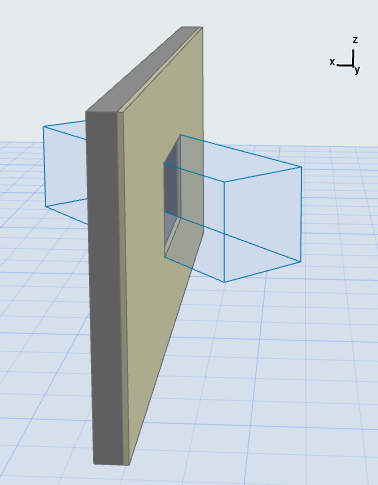

Kliknij raz, aby wstawić poziomy otwór i kliknij ponownie, aby określić kierunek wytłoczenia:
Użytkownika
Przeciągnij, odbij lub obróć otwór w dowolne położenie.
•Dostępne dla zaznaczonego, istniejącego otworu. (Opcja niedostępna jako domyślna metoda wstawiania.)
•Można zmienić zaznaczony, samodzielnie ustawiony otwór, a następnie zmienić jego położenie na opcję Dopasowanie, Pionowo lub Poziomo. Oznacza to utratę poprzedniego własnego ustawienia.

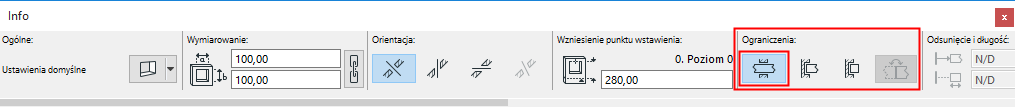

Otwór nieskończony lub ograniczony
Domyślnie, otwór można rozszerzać w nieskończoność - zgodnie z ustawieniami w opcji Ograniczenia w palecie Info lub ustawieniach otworów.
“Nieskończony” otwór oznacza, że jego długość nie jest zależna od geometrii dociętego elementu: Po zwiększeniu grubości ściany, otwór nadal będzie ją przecinał.
Otwór można również określić jako ograniczony po jednej lub po obu stronach.
Zobacz Użyj ograniczonego otworu do utworzenia wnęki lub zagłębienia.

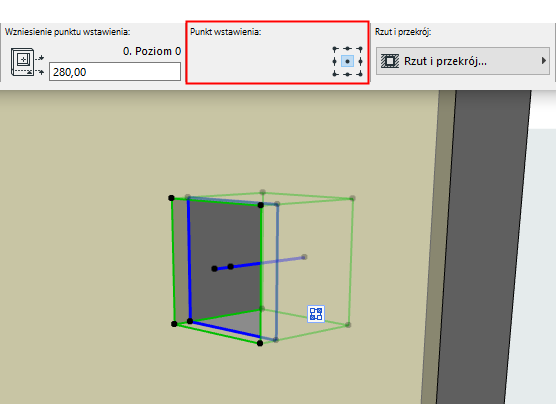

Ustaw punkt wstawienia otworu w dowolnym z 9 punktów na prostokącie obrysu.
W 3D, niebieski wektor wytłoczenia wskazuje położenie punktu wstawienia.
•W przypadku numerycznej zmiany rozmiaru Otworu, punkt wstawienia pozostaje nieruchomy.
•W przypadku graficznej zmiany rozmiaru, punkt środkowy Otworu pozostaje nieruchomy - niezależnie od punktu wstawienia.
Wzniesienie Otworu jest mierzone od kondygnacji głównej powiązanego elementu do punktu wstawienia Otworu. To wartość wysokości punktu wstawienia.
•W 3D: Kliknij, aby graficznie wstawić otwór na dowolnym wzniesieniu.
•Na Rzucie:

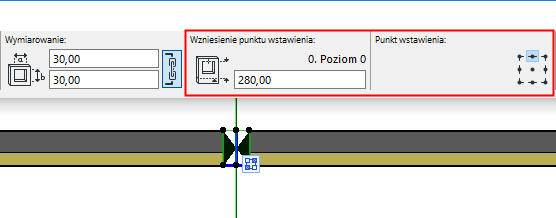

–Wysokość punktu wstawienia w elemencie pionowym (np. Ścianie) mierzona jest do kondygnacji macierzystej powiązanego elementu.

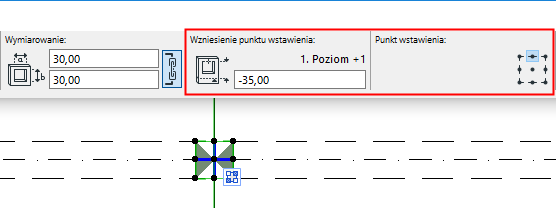

–Podczas wstawiania otworu w belce, wysokość punktu wstawienia wskazana jest przez kondygnację wyżej.

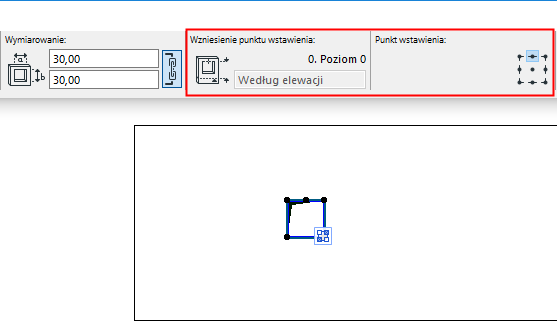

–W przypadku Otworu wstawionego w stropie lub siatce: wysokość punktu wstawienia odzwierciedla wzniesienie elementu głównego.
