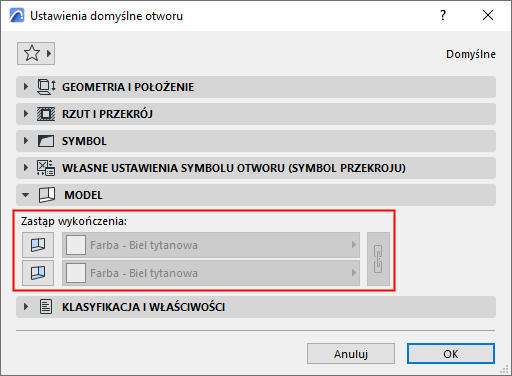

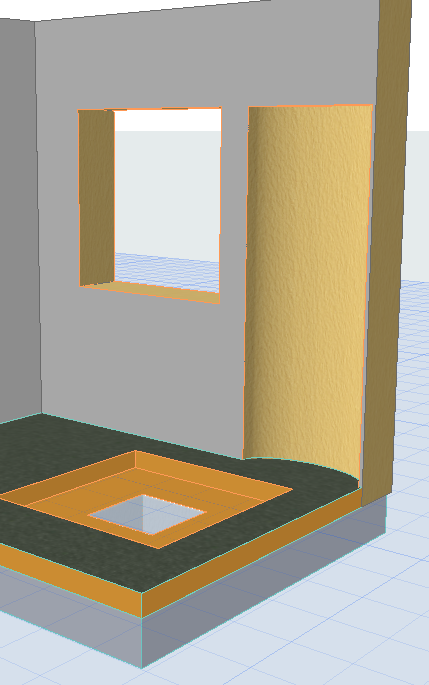

Domyślnie: Otwór wyświetla wykończenie powierzchni elementu głównego, bez zastąpień.
Zastąp wykończenia otworu
W razie potrzeby można zastosować inne wykończenie wytłoczeń i/lub końców otworu.
•Wytłoczenie: ściany boczne bryły otworu, w miejscach w których przecina ona element główny
•Zakończenia: jeden lub dwa końce ograniczonej bryły otworu, w miejscach w których styka się ona z elementem głównym, ale go nie przecina (np. wnęka lub zagłębienie).
1.Wybierz otwór
2.Otwórz opcję Zastąp wykończenia
•w menu Info lub
•w panelu modelu w Ustawieniach otworów
3.Aktywuj przełącznik Wykończenia końców i/lub Wykończenia powierzchni wytłaczania
4.Z listy rozwijanej wybierz i określ żądany rodzaj wykończenia.
Uwaga: Kliknij ikonę łańcucha („Jednakowe rodzaje wykończenia”), aby zastosować tę samą powierzchnię do końców i wytłoczeń.

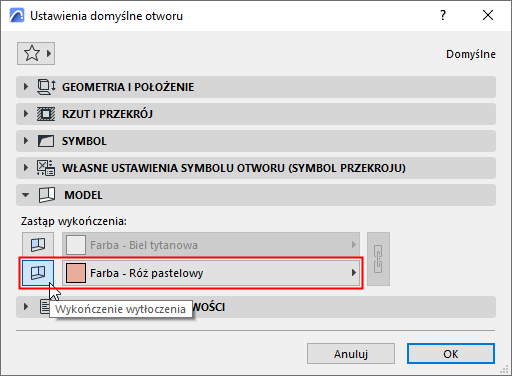

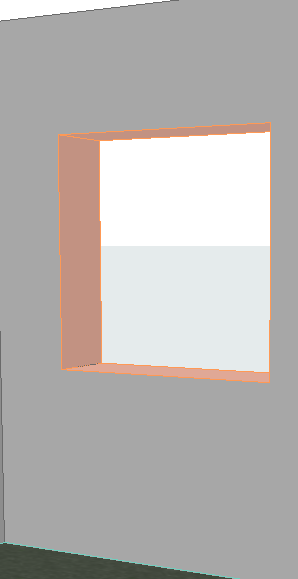

Zastąp wykończenia otworu - wytłoczenie

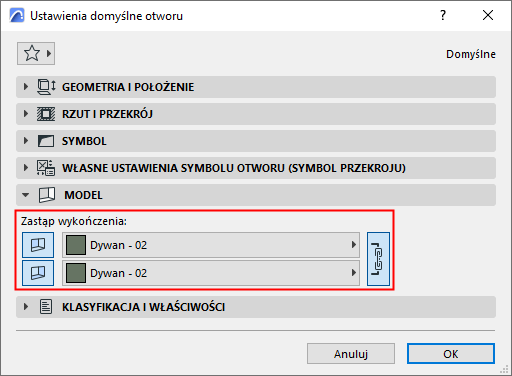

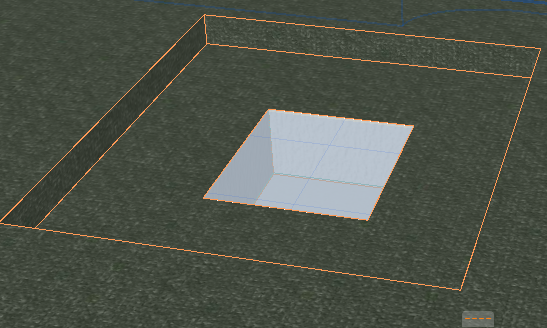

Zastąp wykończenia otworu - zarówno wytłoczenie, jak i końce
