Edycja Graficzna z użyciem Punktów Aktywnych

W zależności od rodzaju skryptu, Obiekty GDL mogą posiadać modyfikowalne punkty aktywne (punkty zaznaczania). Punkt aktywny Obiektu GDL ma kształt rombu. Jeżeli zaznaczysz obiekt, który posiada takie punkty, możesz rozciągnąć go lub przesuwać (wybierając z palety pomocniczej odpowiednią ikonkę). Kliknięcie modyfikowalnego punktu aktywnego spowoduje pojawienie się Podręcznych współrzędnych wyświetlających dostępne parametry. Wciśnij klawisz Tab aby zmienić wartość parametru.

Kolor modyfikowalnych punktów aktywnych może zostać ustawiony w oknie Opcje > Środowisko pracy > Zaznaczanie i info o elemencie.

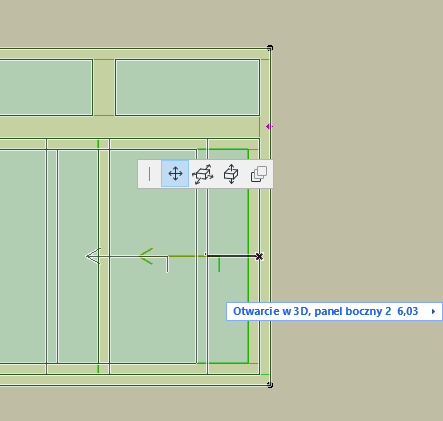

Punkty aktywne w kształcie rombu informują również, że dany parametr może być zmodyfikowany w Podręcznych współrzędnych, a także graficznie poprzez ten właśnie punkt (pod warunkiem, że wybrana została odpowiednia opcja w palecie pomocniczej). Na ilustracji poniżej przedstawiono Podręczne współrzędne wyświetlające "Szerokość skrzydła", gdy wybrane jest polecenie Rozciągnięcie z Palety pomocniczej.

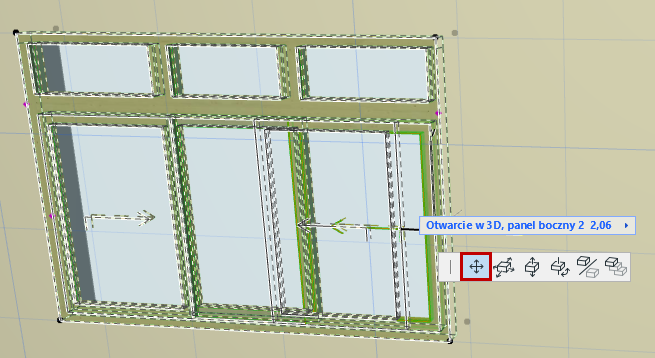

Omawiane punkty aktywne oraz uruchamiana za ich pośrednictwem paleta są także dostępne w Oknie 3D. Na kolejnej ilustracji widać, że wybrane musi być polecenie Przesuń z palety pomocniczej aby uaktywnić parametr Szerokości skrzydła.

Uwaga: Punkty aktywne w kształcie rombu pojawiają się tylko w przypadku opcji, które mogą być wyświetlane w Podręcznych współrzędnych. Oznacza to, że punktom tego typu nie muszą być przypisane żadne inne funkcje.
