Określanie płaszczyzny Okien/Drzwi w ścianach pochyłych i opartych o Profil

Okna i Drzwi mogą być również wstawiane w ściany wielokątne, złożone oraz pochyłe.

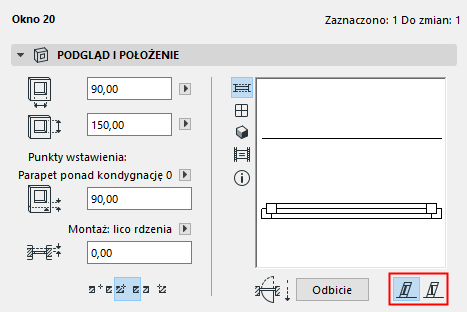

Jeśli w projekcie wstawiono ukośne ściany, użyj ikony Płaszczyzna otworu drzwi/okien (Panel Podgląd i położenie (narzędzie Drzwi/Okno)), aby utworzyć płaszczyzny otworów, które zostaną powiązane z płaszczyzną ściany lub pozostaną pionowe.

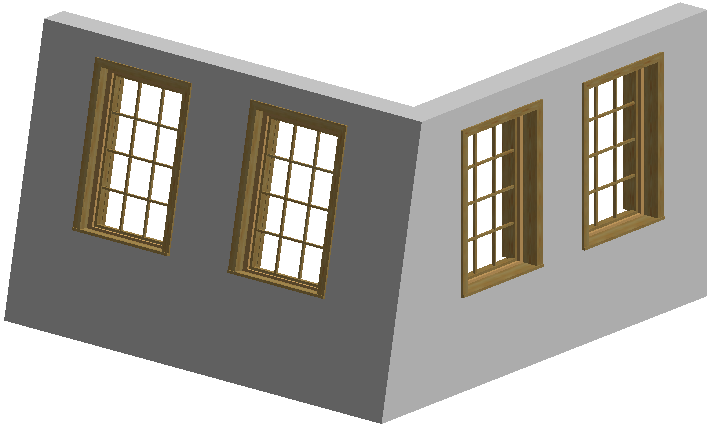

•Zgodnie ze Ścianą: płaszczyzna Okna/Drzwi będzie pochylona zgodnie z kątem pochylenia ściany. W ścianach pochyłych, płaszczyzna Okien/Drzwi ma ten sam kąt pochylenia co ściana. W przypadku ścian dwustronnie pochyłych, kąt pochylenie Okien/Drzwi odpowiada kątowi pochylenia powierzchni ściany do której zostały one wstawione. W związku z tym, jeżeli przeniesiesz Okno/Drzwi na przeciwną stronę ściany, kąt pochylenia zostanie odpowiednio zmieniony.

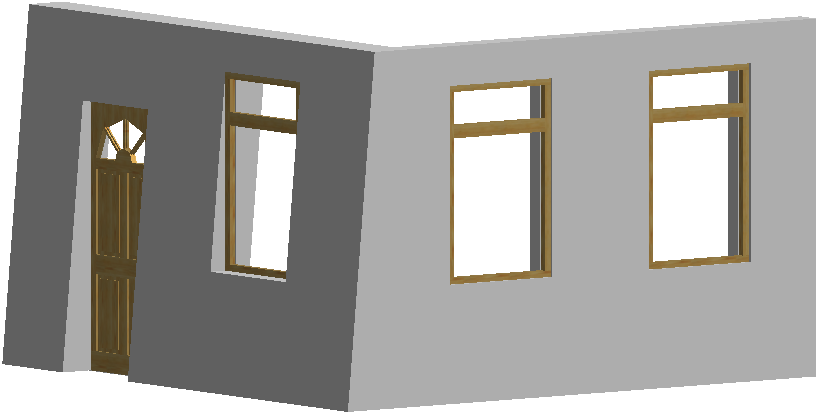

•Pionowo: płaszczyzna Okna/Drzwi będzie pionowa niezależnie od rodzaju ściany do której zostanie ono wstawione.

W ścianach opartych o Profil pochylenie płaszczyzny Okien/Drzwi jest określane w Menedżerze Profili: użyj warstwy Linie odniesienia w panelu Warstwy elementu, aby określić kąt pochylenia dla płaszczyzn wstawianych Okien/Drzwi.

Szczegóły - zobacz Profile złożone.
