Wzniesienie parapetu lub nadproża

Użyj opcji dostępnych w panelu Podgląd i położenia w Ustawieniach drzwi/okien lub Palecie Info, aby określić szerokość i wysokość okna/drzwi.

Każda zmiana wysokości drzwi/okna będzie miała wpływ na parapet lub nadproże. W zależności od tego w jaki sposób wstawisz otwór, wysokość parapetu lub nadproża można zmierzyć od podstawy ściany, góry ściany lub danej wysokości kondygnacji.

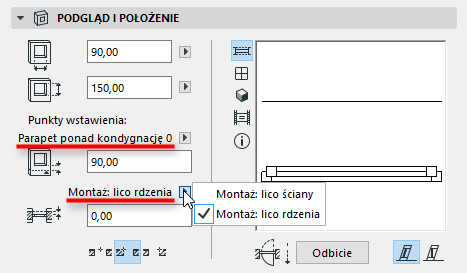

W panelu Podgląd i położenie, okno wyskakujące pozwala wybrać dowolny punkt jako punkt odniesienia dla wartości dla nadproża/parapetu.

•Parapet ponad podstawę Ściany

•Parapet ponad górę ściany

•Parapet ponad (bieżącą) kondygnację: wzniesienie parapetu będzie liczone względem poziomu bieżącej kondygnacji (ostatniej kondygnacji otwartej na Rzucie). Aby wybrać inną kondygnację, kliknij Wybierz kondygnację i wybierz kondygnację w oknie dialogowym.

•Nadproże ponad podstawę ściany

•Nadproże ponad górę ściany

•Nadproże ponad kondygnację: działa podobnie do opcji Parapet ponad bieżącą kondygnację jednak w tym przypadku podaje się wzniesienie nadproża. Aby wybrać inną kondygnację, kliknij Określ kondygnację elementu i wybierz kondygnację w oknie dialogowym.

•Określ kondygnację elementu: Jeżeli wybierzesz tę opcję, wysokość wybranej w oknie dialogowym kondygnacji będzie punktem odniesienia w pionie, od którego będzie mierzone wzniesienie okna. Ta opcja jest użyteczna np. w przypadku, gdy wstawiamy ścianę kurtynową, w której poszczególne panele muszą mieć wspólne ustawienie wysokości.
