Wstawianie i przenoszenie Świetlika

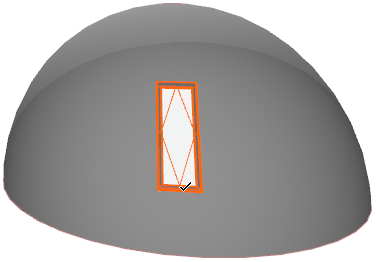

Świetliki mogą być wstawiane w dachach i powłokach, zarówno na Rzucie jak i w Oknie 3D.

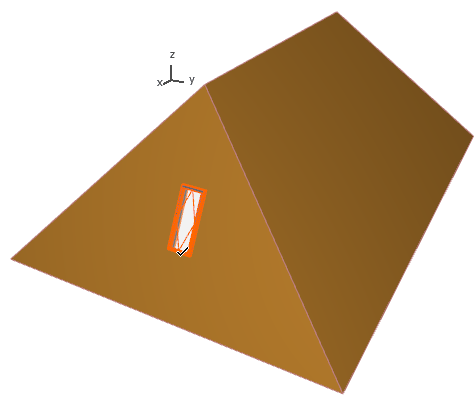

Wybierz narzędzie świetlik i kliknij, aby wstawić go w dachu lub powłoce. Świetlik zostanie wstawiony w oparciu o kliknięty punkt, zgodnie z konfiguracją w oknie Ustawienia świetlika.

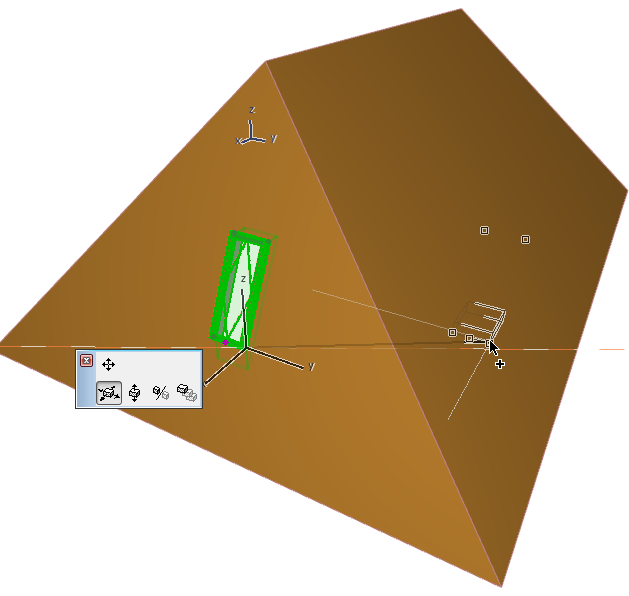

Po przeciągnięciu świetlika (lub kopii świetlika) w ramach powłoki, lub z jednej płaszczyzny dachu na inną, świetlik automatycznie dostosuje się do nowego położenia.
Wstaw świetlik w płaszczyźnie pofalowanego dachu
Po wstawienia lub przeniesieniu świetlika w segmencie pofalowanego dachu (o krzywej linii odniesienia dachu), Archicad może dostosować wstawienie świetlika przy użyciu jednej lub dwóch koncepcji logicznych:
•Załóżmy, że modelowana połać dachu w rzeczywistości reprezentuje płaszczyznę pofalowanego dachu
•Załóżmy, że modelowana płaszczyzna dachu w rzeczywistości reprezentuje jeden z kilku sąsiadujących płaskich segmentów
W zależności od założenia, świetlik można wstawić w nieco inny sposób.
Ta opcja, dostępna w Ustawieniach dachu (lub palecie Info), to Świetliki i Otwory traktują segmenty jako łuki. Domyślnie, opcja ta jest zaznaczona. Oznacza to, że Archicad zakłada, że płaszczyzna dachu o krzywej linii odniesienia reprezentuje pofalowaną połać dachu.

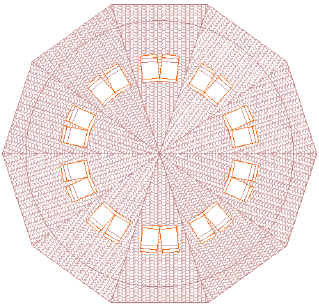

•Po wstawieniu lub przeniesieniu świetlika na zakrzywiony segment dachu, geometria świetlika dostosuje się i będzie odzwierciedlać zakrzywioną powierzchnię.

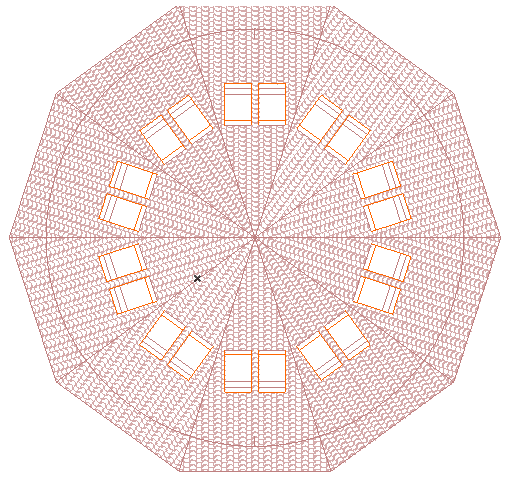

•Po odznaczeniu tej opcji, położenie świetlika będzie odzwierciedlać świetlik na płaskiej połaci.

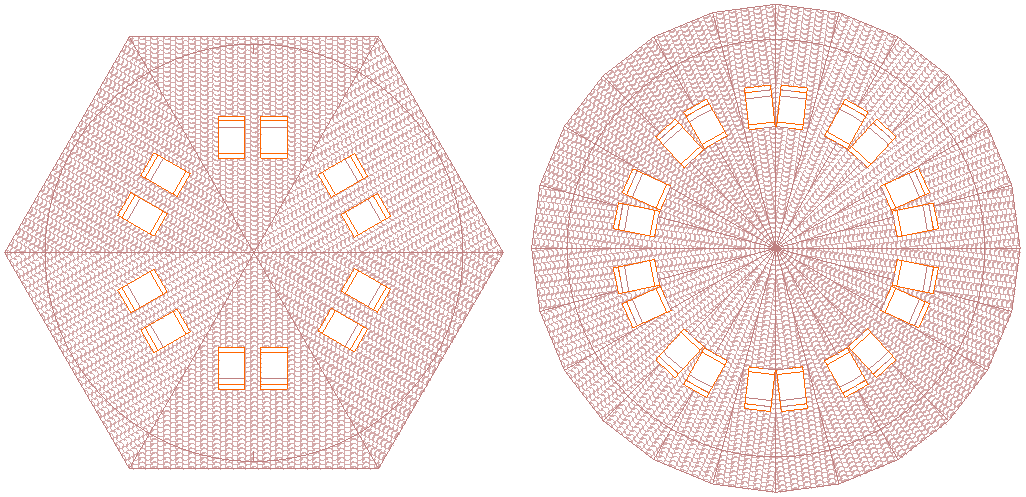

W wielu przypadkach, ta opcja nie ma znaczenia. Jeśli zakrzywiony segment dachu składa się z zaledwie kilku dużych, płaskich połaci dachowych, lub wielu małych połaci, wstawienie świetlików przebiegnie zgodnie z planem.
