Rodzaje działań na elementach bryłowych

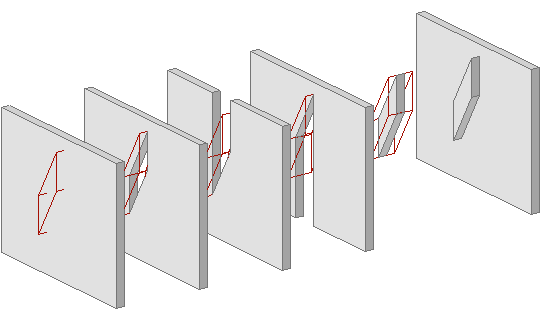

Dostępnych jest pięć typów Operacji na elementach bryłowych. Na ilustracji poniżej przedstawiono działanie każdego typu operacji: Początkowy kształt ściany widoczny jest po lewej stronie. Warstwa Operatora wyświetlona jest w trybie Szkielet.

•Odejmowanie - odcina fragment Elementu bazowego, który obejmuje bryła Operatora.

•Odejmowanie z wytłaczaniem do góry - odcina fragment Elementu bazowego, obejmujący bryłę Operatora oraz jej kształt rzutowany pionowo, ku górze.

•Odejmowanie z wytłaczaniem do dołu - odcina fragment Elementu bazowego, obejmujący bryłę Operatora oraz jej kształt rzutowany pionowo, ku dołowi.

•Część wspólna - zachowana zostaje tylko część wspólna brył Elementu bazowego oraz Operatora.

•Dodawanie - dodaje bryłę Operatora do bryły Elementu bazowego.

Działania na elementach bryłowych: Wyświetlanie elementów oraz obliczenia

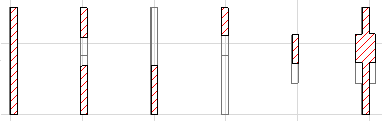

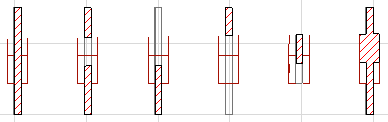

Działania na elementach bryłowych mają wpływ na model. Oznacza to, że są one widoczne w Oknie 3D, oknach Przekroju/Elewacji/RŚ w trybie model oraz w oknach Rysunków Detali. Poniżej pokazano prezentowane wcześniej elementy w widoku przekrojowym. Działania pokazane są w Szkielecie, powyżej a warstwy są ukryte, poniżej.

Na Rzucie Elementy bazowe i Operatory będą wyświetlane bez zmian. Przełączenie warstwy Operatorów do trybu Szkielet nie będzie miało wpływu na ich wyświetlanie w oknie Rzutu. Jeżeli natomiast warstwa ta zostanie schowana, Operatory nie będą wyświetlane w oknie Rzutu. Nie będzie także możliwa ich edycja, dopóki warstwa, na której są umieszczone nie zostanie powtórnie pokazana.

Uwaga: Jeśli wybierzesz tylko Cel na Rzucie oraz wyświetlanie zaznaczenie w widoku 3D, zmieniony kształt zostanie wyświetlony ale bez Operatora.

Wykonując operacje na bryłach w oknach Przekroju/Elewacji/RŚ pamiętaj, że efekt tych operacji nie będzie widoczny, dopóki zawartość okna nie zostanie przebudowana.

Działania na elementach bryłowych w Zestawieniach interaktywnych

Listy elementów wyświetlają elementy odpowiednio do parametrów wskazanych w Ustawieniach Schematu dla każdego Zestawienia. Wiele elementów zawiera osobne parametry dla wartości “Netto” i “Brutto”: na przykład, Objętość netto słupa a Objętość brutto słupa. Zasadniczo “Netto” i “Brutto” w zestawieniach parametrów oznaczają:

•Netto uwzględnia działania na elementach bryłowych.

•Brutto nie uwzględnia działań na elementach bryłowych.

Szczegóły - Zobacz Parametry listy elementów.
