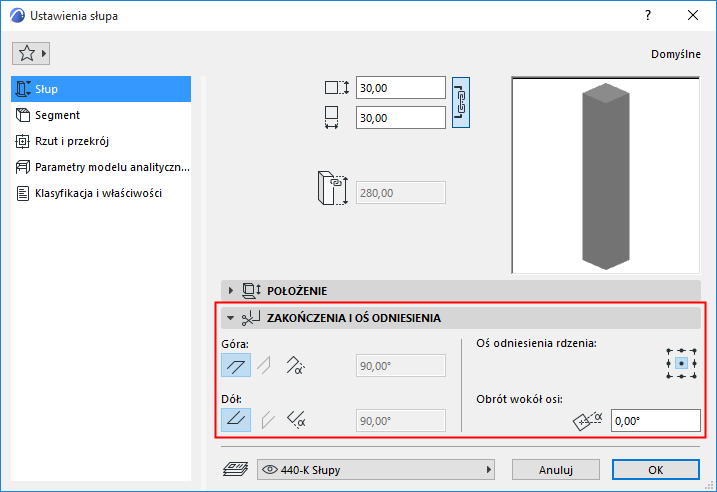

Zakończenia słupa i oś odniesienia

Zakończenia

Określ kąt wykończenia góry i dołu słupa: poziomy, pionowy lub własny.

Uwaga: Opcja pionowa dostępna jest tylko dla ukośnych belek.

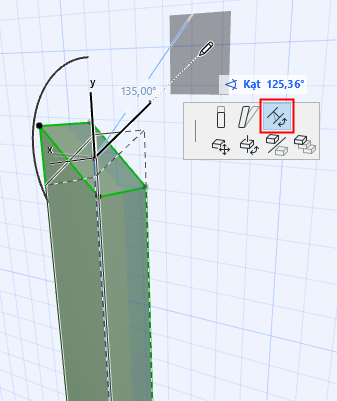

Tę geometrię można również edytować graficznie:

–Zaznacz słup w 3D. Kliknij wykończenie zakończenia, a następnie wybierz polecenie Obróć kąt połączenia z palety pomocniczej.

Oś odniesienia rdzenia kolumny

Wybierz jeden z dziewięciu punktów, które służyć będą jako oś odniesienia słupa.

Jeśli zmienisz oś odniesienia: oś pozostanie na miejscu, a słup odpowiednio zmieni położenie.

Uwaga: Opcja jest dostępna, jeśli co najmniej jeden segment słupa posiada przekrój prostokątny lub okrągły. Opcje niedostępne dla profili złożonych.

Obrót osi: Określ kąt obrotu słupa wokół osi.
