Użyj ustawień belki lub pochyl belkę graficznie w oknie 3D.

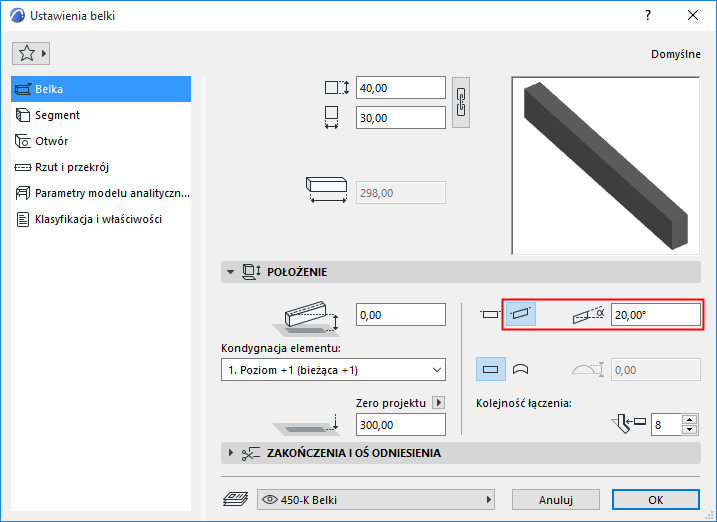

Określ kąt nachylenia w Ustawieniach belki
1.W Ustawieniach belki (strona Belka w panelu Wstawienie) lub w Palecie info należy wybrać ikonę nachylenia.
2.Wprowadź kąt nachylenia w stopniach.
Wartość musi się zawierać w zakresie -89° do +89° i być mierzona względem punktu początkowego belki.
3.Wybierz metodę wstawienia i wstaw słup.

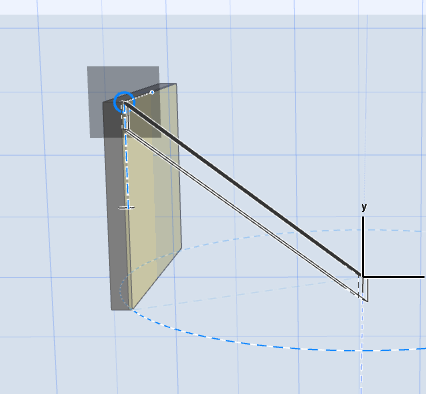

Wstawianie belki dwoma kliknięciami
1.Wybierz metodę dla pojedynczej belki z palety Info.
1.kliknij w dwóch miejscach, aby wstawić zakończenia belki.
2.W Oknie 3D:
–Przyklej punkty zakończenia do istniejących elementów
–Kliknij Shift, aby ograniczyć wprowadzanie na płaszczyźnie wprowadzania.
Uwaga: Jeśli dla belki już określono kąt nachylenia (w ustawieniach lub w palecie info), ten kąt nachylenia obowiązuje niezależnie od ograniczenia.

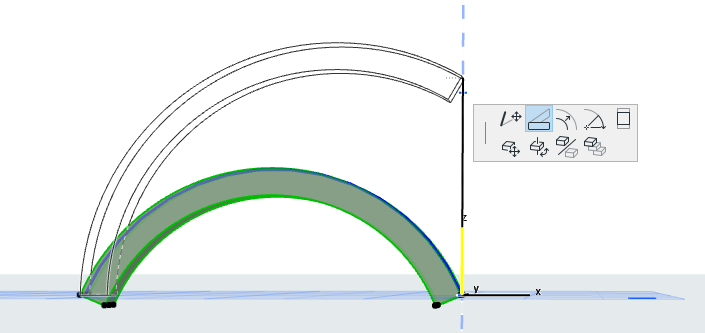

Istniejąca, pionowo zaokrąglona belka może również być pochylona.
