Zaznaczanie i modyfikacja otworów belek

Modyfikuj pojedynczy otwór

1.Skorzystaj z jednej z poniższych procedur:

Sprawdź, czy narzędzie Strzałka jest aktywne i kliknij środek otworu.

Jeśli aktywne jest jakiekolwiek inne narzędzie, przytrzymaj Shift i kliknij w środek otworu.

Teraz wybrano otwór.

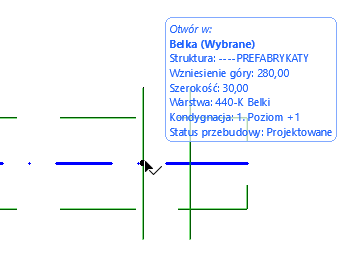

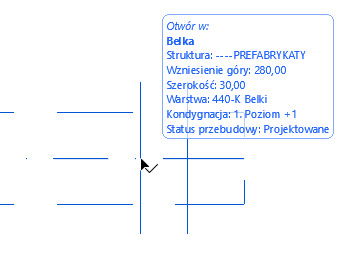

Select1BeamHole.png   Select1BeamHoleDone.png

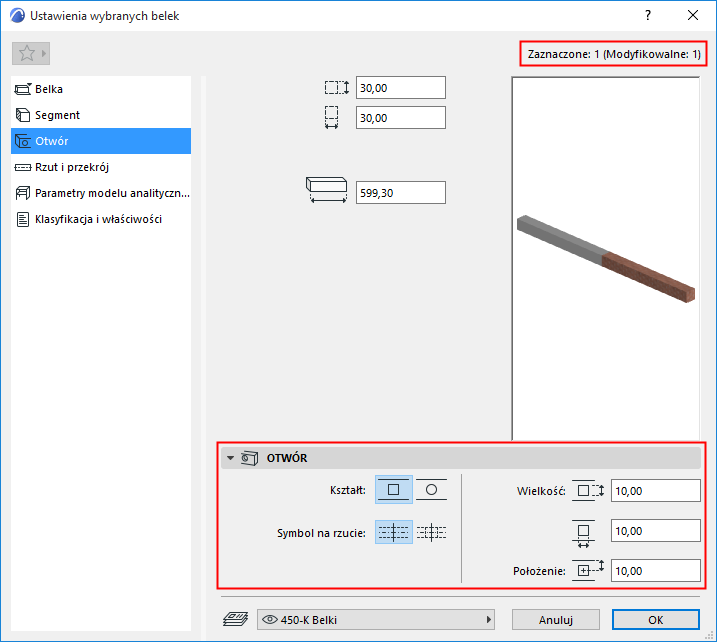

2.Otwórz panel Otwór w Ustawieniach wyboru belki, aby zmienić kształt i rozmiar otworu (lub użyj poleceń dostępnych w Palecie Info).


Kształt: Prostokątny, Okrągły

Symbol na rzucie: Wybierz symbol na rzucie: pokaż obrys lub tylko oś

Rozmiar: Wpisz szerokość i wysokość otworu. Dla otworów okrągłych wpisz średnicę.

Położenie: Odległość od środka otworu od powierzchni górnej belki.

Modyfikuj wszystkie otwory

1.Zaznacz belkę. Zaznaczone zostaną również wszystkie otwory belki.

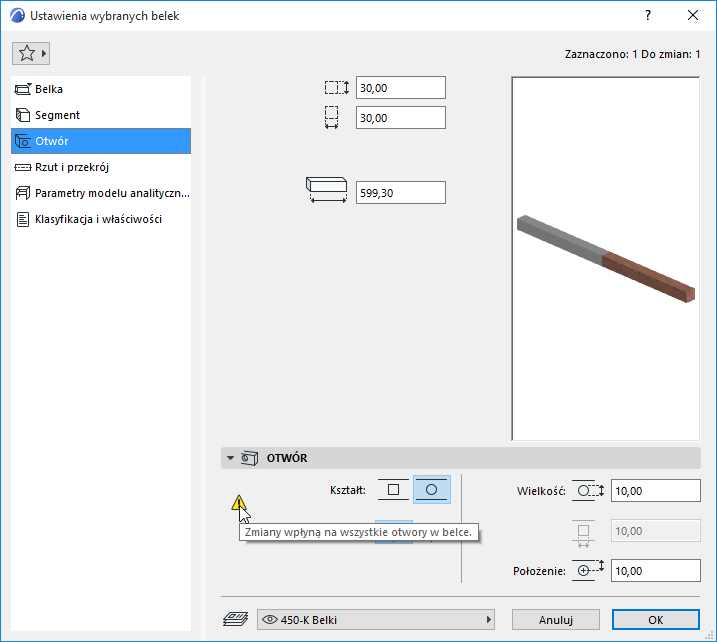

2.Otwórz panel Otwór w Ustawieniach wyboru belki, aby zmienić wszystkie otwory belki jednocześnie (lub użyj poleceń dostępnych w Palecie Info).

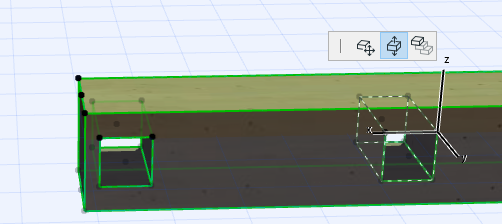

Przesuń otwór belki graficznie

Przesuń otwór w bok wzdłuż belki (Rzut lub 3D)

Przesuń otwór w górę lub w dół wzdłuż osi Z (3D)


Otwory w zaokrąglonych belkach

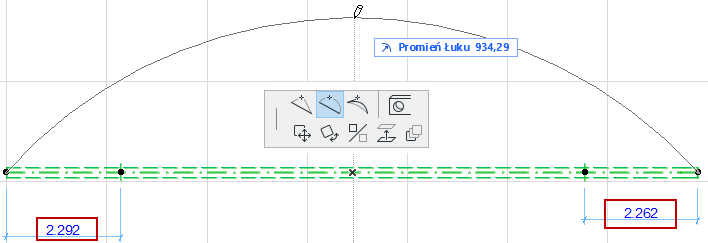

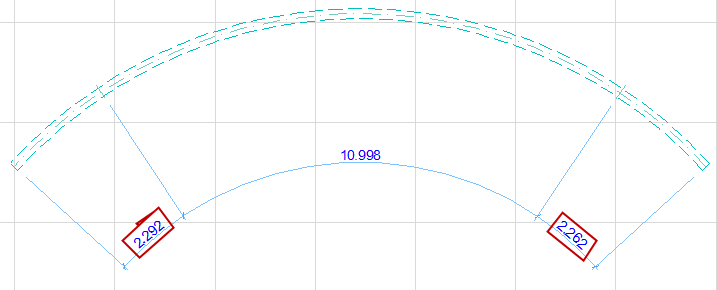

Załóżmy, że wstawiliśmy otwory w prostej belce (w określonych odległościach od krańców belki) a następnie zakrzywiliśmy belkę, jak pokazano na rysunku poniżej.


Za pomocą okna dialogowego Położenie otworów można wybrać jak ustawić nowe położenie otworów w zaokrąglonej belce:


Zachowaj odstęp Mierzone odległości otworów od najbliższego zakończenia belki (mierzone wzdłuż środkowego łuku belki) pozostają bez zmian.


Zachowaj proporcje Otwory pozostają proporcjonalnie w tej samej odległości od zakończeń belki co poprzednio.


Obejrzyj wideo
