Widok belki na rzucie i w przekroju

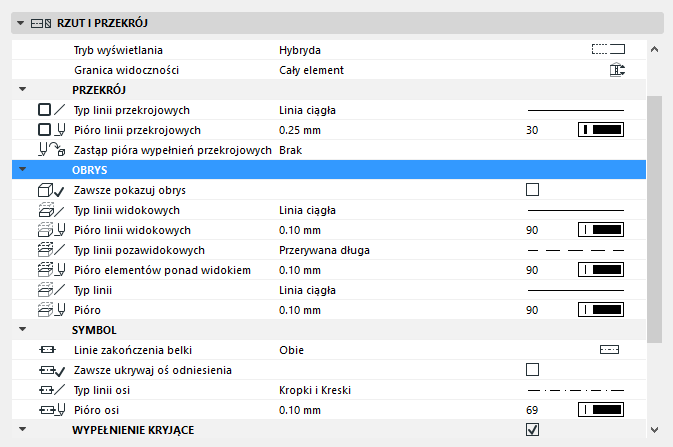

Użyj panelu Rzut i Przekrój w Ustawieniach belki.
Zobacz Widok elementów na rzucie i w przekroju.

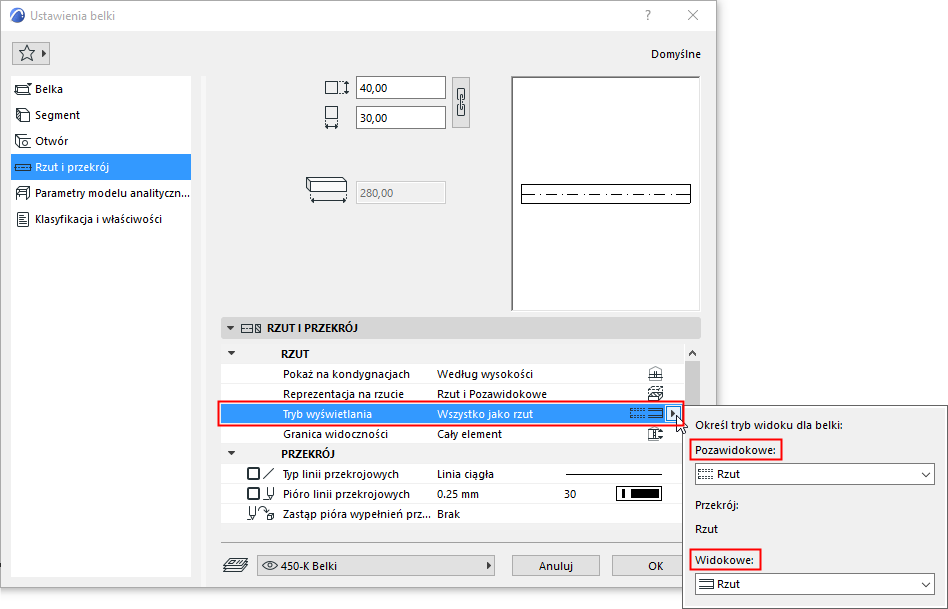

Tryb wyświetlania
Po ustawieniu Reprezentacji na rzucie, użyj Trybu wyświetlania, aby dostosować każdy wyświetlony komponent (docięty i widokowy) Belki: jako Symbol lub Rzut.
Elementy docięte belki zawsze wykorzystują widok Rzutu.
•Dostępne opcje zależą od wybranej powyżej Reprezentacji na rzucie; niektóre komponenty mogą być niewidoczne i nie można określić dla nich trybu wyświetlania.
Obrys
•Zawsze pokazuj obrys: Zaznacz, aby wyświetlić obrys belki, nawet jeśli w Opcjach reprezentacji modelu określono ukrywanie obrysu belki.
Typ linii
Określ atrybuty Ukrywania linii. Ukryte linie służą do pokazania belek pod stropami, jeśli opcja ta jest włączona w Opcjach reprezentacji modelu.
Zobacz Opcje reprezentacji modelu dla Elementów konstrukcyjnych.

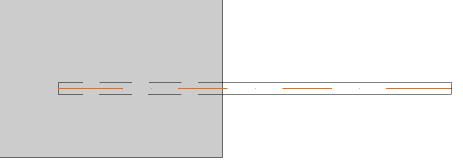

Belka pod stropem: Użyj ukrytej linii
Funkcje tej grupy odpowiadają za wyświetlanie komponentów belki.
•Linie zakończenia belki: Opcje te umożliwiają chowanie/pokazanie końcowych linii belki. (Linia zakończenia jest linią obrysu prostopadłą do osi belki.)
•Zawsze ukrywaj oś odniesienia: Zaznacz, aby ukryć oś odniesienia belki, nawet jeśli w Opcjach reprezentacji modelu określono wyświetlanie obrysu belki.
•Wybierz rodzaj linii i kolor pióra dla osi odniesienia belki.
