Zastosuj profil do zaznaczonych elementów

Atrybuty profili dostępne są dla ścian, słupów, belek, elementów balustrad i dla elementów bibliotecznych.

Uwaga: Profile są dostępne tylko dla tych elementów GDL, których opcje obejmują wybór profilu, np. dla przegrody strukturalnej czy elementów schodów.

Zastosuj profil do elementu w ustawieniach elementu lub w programie Menedżer profili.

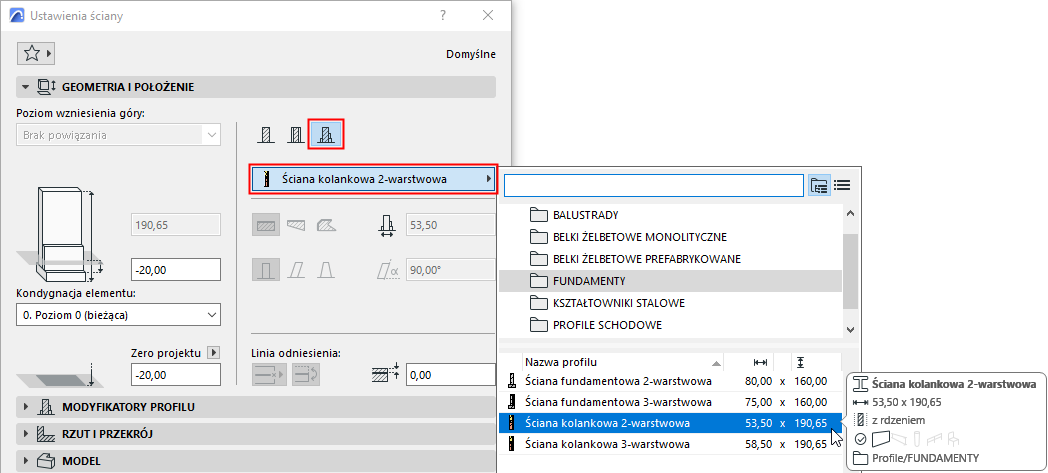

Z ustawień elementu (ściana, belka, słup):

1.Otwórz ustawienia elementu .

2.W panelu Geometria i pozycjonowanie kliknij ikonę "Profil złożony".

3.Użyj okna dialogowego, aby wybrać profil.

Uwaga: W tym oknie otworzy się lista profili, których ustawienie "Użyj z" zawiera typ elementu: Zobacz „Zastosuj dla” - określanie dostępności profilu

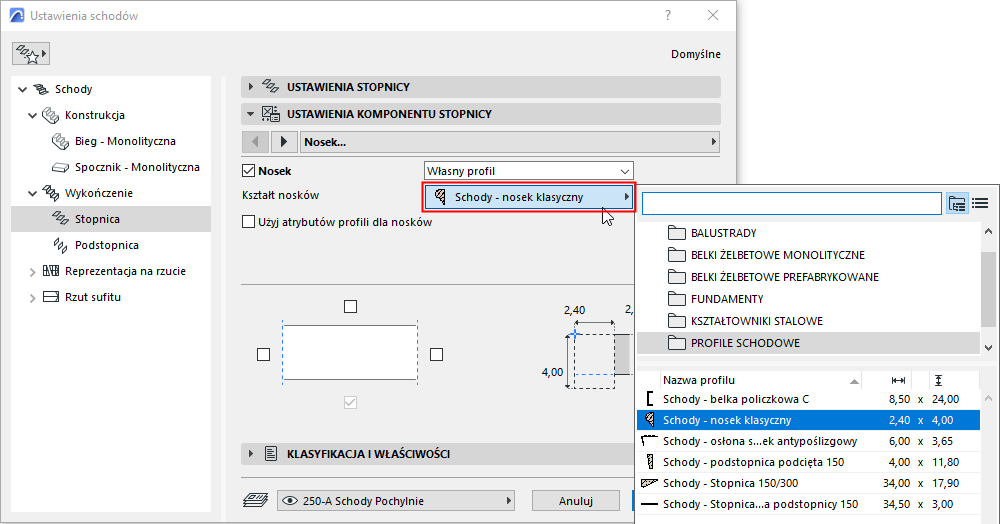

Z ustawień komponentów (Poręcz, Schody, Struktura modularna):

Na przykład: wybór profilu dla komponentów balustrad, profili przegrody strukturalnej, stopnic schodowych.

1.Otwórz ustawienia elementu .

2.Użyj okna dialogowego komponentu, aby wybrać profil.

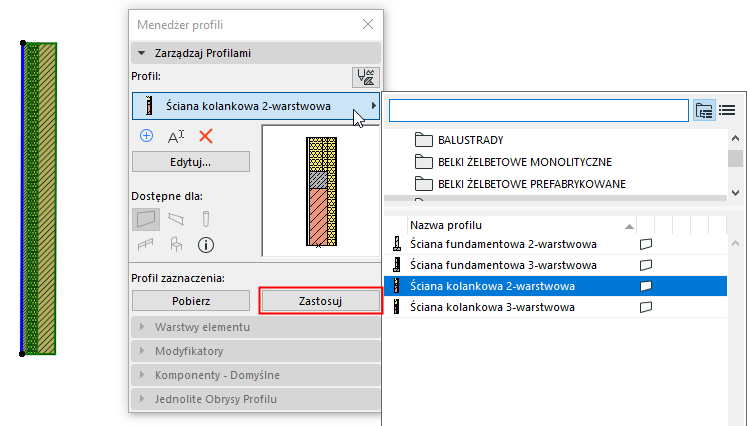

W Menedżerze profili

1.W oknie modelu wybierz jeden lub kilka elementów.

2.W Menedżerze profili dokonaj wyboru w oknie rozwijalnym Wybierz profil.

3.Kliknij Zastosuj.
