Standardowe profile stalowe dla słupów i belek

W przypadku wymiany danych z oprogramowaniem do analizy konstrukcji, pomocne może okazać się stosowanie profilowych elementów standardowych jako Słupów lub Belek. Podczas wymiany danych, programy konstrukcyjne rozpoznają i zidentyfikują takie standardowe profile i nie będą wymagały dodatkowych operacji.

Użyj polecenia Opcje > Profile złożone > Import standardowych profili stalowych...

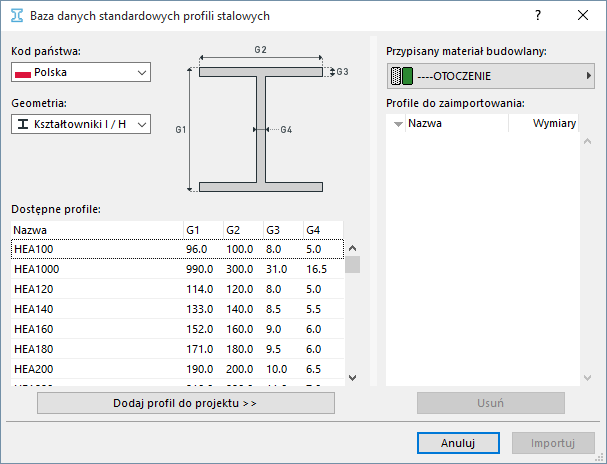

Wyświetlona zostanie Baza danych standardowych profili stalowych.

Baza danych profili

Na powyższym obrazku, lista Profili projektu (okno z listą po prawej stronie) jest pusta, musimy zatem dodać wybrane profile z bazy danych.

Na liście dostępnych profili znajdującej się po lewej stronie, dostępne są tysiące standardowych profili. (W razie potrzeby, można sortować kolumny listy według Nazwy lub według poszczególnych wymiarów.) Użyj opcji Kod państwa i Geometria, aby odnaleźć żądane profile.

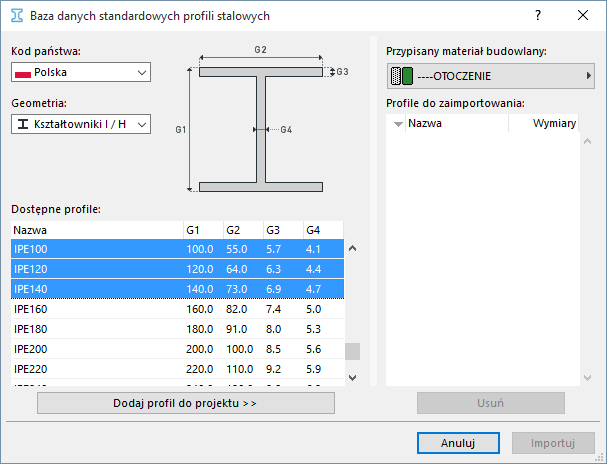

Wybierz profile, a następnie kliknij Dodaj profil do projektu.

Wybrane struktury zostaną wyświetlone na liście po prawej stronie.

•Z górnego okna wyskakującego, przypisz strukturom Materiał budowlany.

•Kliknij Usuń, aby usunąć profil projektu z listy do importu.

Kliknij Importuj. Wybrane profile będą dostępne i będzie można ich użyć w projekcie.

Wstaw element konstrukcyjny w oparciu o profil

Wybierz metodę geometrii w panelu Geometria i położenie okna ustawień belki.

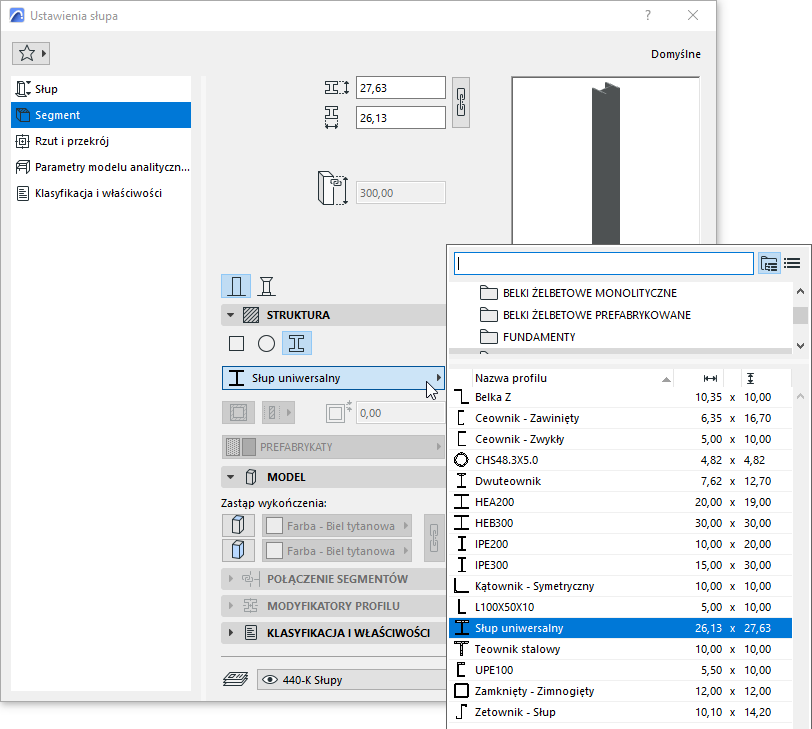

W wyskakującym oknie Profilu wybierz potrzebny profil.

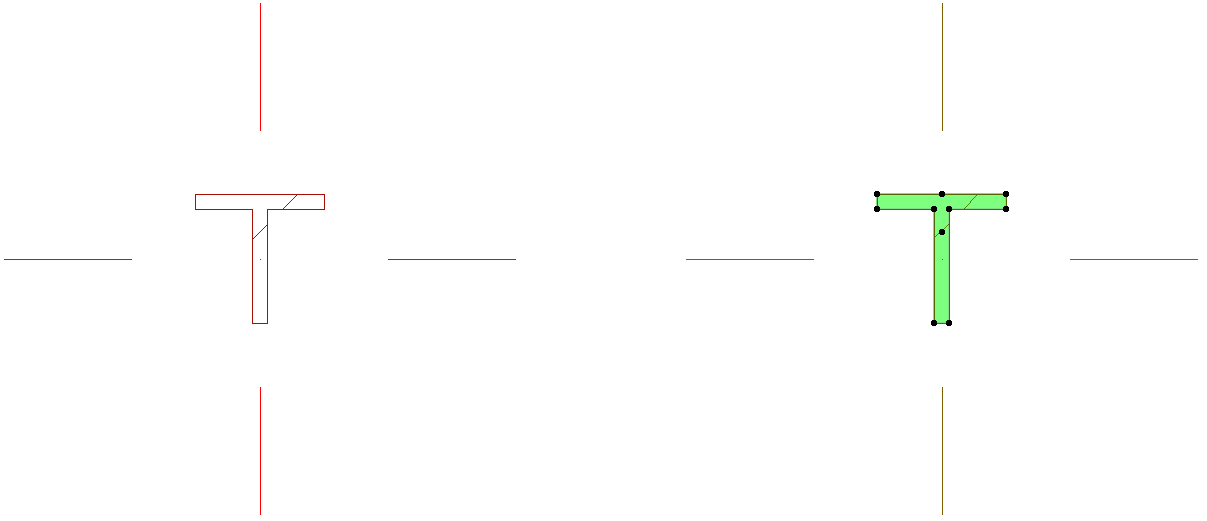

Wstawiając słup lub belkę, zwróć uwagę, że punkt wstawienia to środek prostokąta zaznaczenia obiektu. Jednak dodatkowy punkt aktywny znajduje się w środku ciężkości elementu.

Te skonfigurowane stalowe belki i słupy można wyświetlić według nazwy w Zestawieniu interaktywnym: wystarczy zaznaczyć opcję „Profil złożony” lub „Materiał budowlany/Profil złożony/Profil/Wypełnienie” w panelu Pola w ustawieniach schematu zestawienia interaktywnego.
