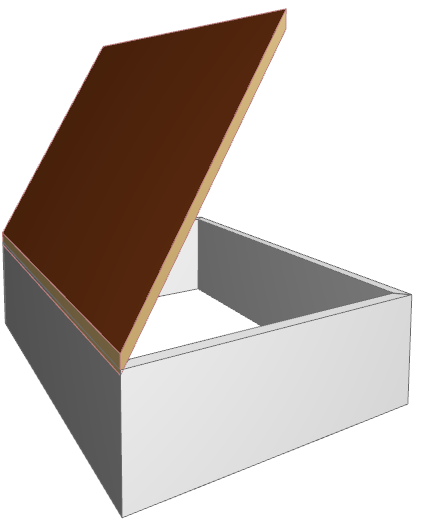

Rysowanie dachu jednopołaciowego w oknie Rzutu

Uwaga: Poza narysowaniem nowego dachu zgodnie z poniższym opisem, można również zaznaczyć Dach wielopołaciowy i rozbić go na kilka Dachów jednopołaciowych za pomocą polecenia Edycja > Zmień geometrię > Rozbij na pojedyncze połacie lub Projekt > Dodatki do dachów > Rozbij na pojedyncze połacie.

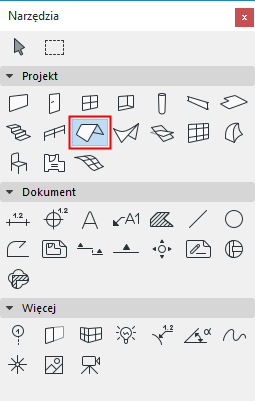

1.Zaznacz narzędzie Dach.

2.W Ustawieniach dachu lub palecie Info, ustaw główne parametry dachu (np. nachylenie, wykończenia).

3.Z palety Info lub Ustawień dachu wybierz metodę geometrii dachu jednopołaciowego.

4.Wybierz jedną z trzech Metod geometrii w palecie Info (Wielokąt, Prostokąt oraz Obrócony Prostokąt)

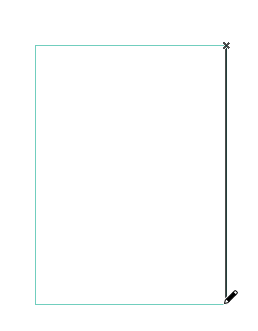

5.Na rzucie, kliknij dwukrotnie aby określić linię odniesienia dachu.

Zazwyczaj linia odniesienia dachu powinna się nakładać z linią odniesienia ściany lub krawędzią stropu.

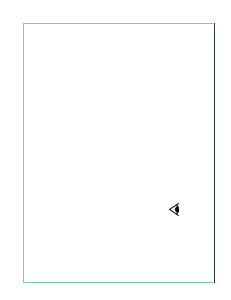

6.Pojawi się kursor w kształcie Oka. Kliknij linię odniesienia, aby wskazać, w którym kierunku dach będzie się wznosił (lub w przypadku ujemnej wartości nachylenia, opadał).

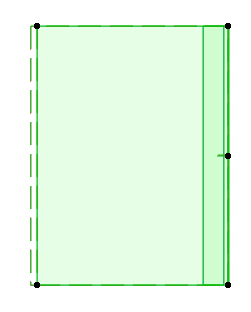

7.Następnie możesz przystąpić do rysowania kształtu połaci wskazując myszką każdy jej wierzchołek. Lub użyj narzędzia Magiczna różdżka: kliknij istniejący element, który posłuży jako wzór dla konturu dachu.

Zobacz także Magiczna Różdżka.
