Graficzna edycja geometrii dachu
Aby graficznie edytować geometrię wybranego dachu, należy dokonać edycji jednego z poniższych elementów:
•linia odniesienia dachu
•linia krawędzi
•linia podziału poziomów dachu, jeśli dach jest wielopoziomowy
•linia obrysu

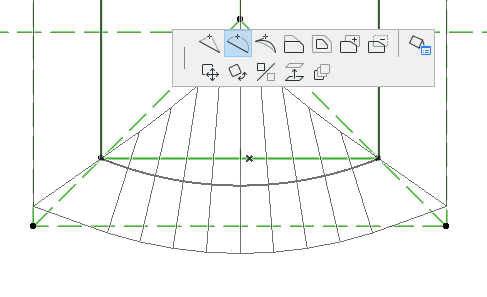

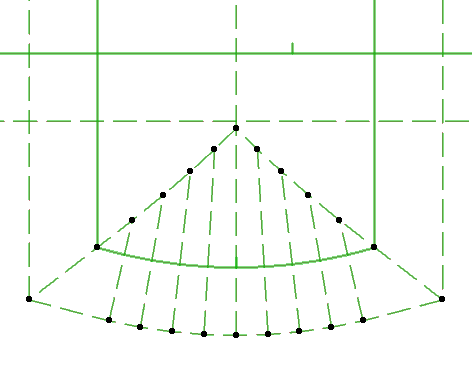

Aby edytować linię odniesienia dachu, możesz skorzystać ze znanych poleceń edycji wieloboków dostępnych w palecie pomocniczej:

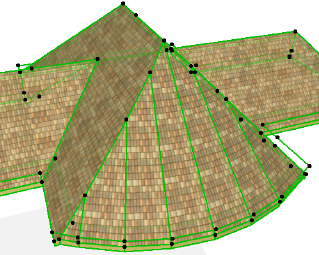

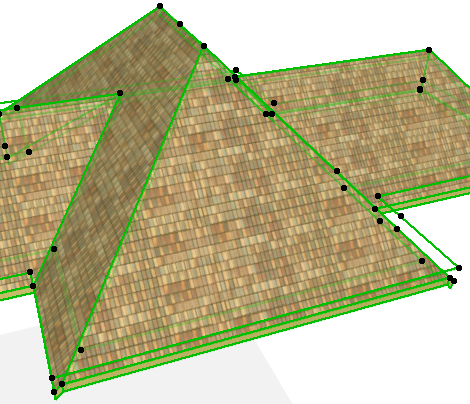

Jak widać w 3D, edycja linii odniesienia dachu dostosuje geometrię połaci dachu oraz sąsiadujących połaci, w miarę potrzeb:

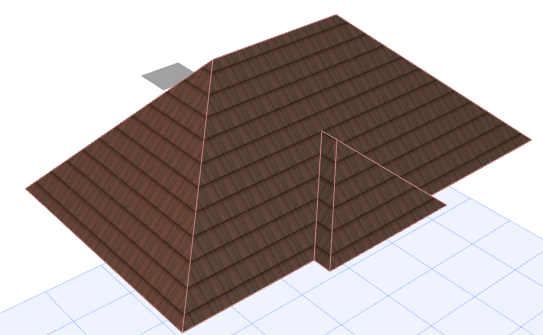

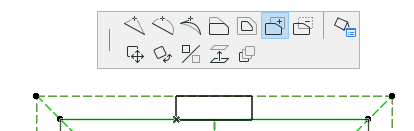

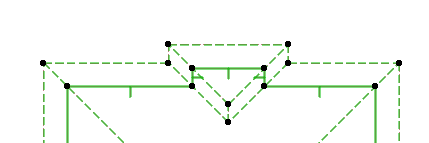

Poniżej dodaliśmy do dachu wytłoczenie, używając polecenia edycji Dodaj do wieloboku z Palety pomocniczej. Powstała geometria dachu zostanie zmieniona, każda połać dachu odpowiednio dostosowana, a dach pozostanie jednym, spójnym elementem.
