Opcje dodatkowych etapów przebudowy

Opcje Dodatkowych zastąpień są dostępne dla elementów “Istniejących”, “Do rozbiórki” oraz “Adnotacji”:.

Te dodatkowe opcje pomogą spełnić normy lokalne oraz ułatwiają interpretację widoków Przebudowy.

Zaznacz kratkę Dodatkowych zastąpień, które chcesz dodać do definicji Etapu przebudowy:

Dla elementów "Istniejących":

•Ukrycie znaczników otworów (jeśli nie ma potrzeby wyświetlania wymiarów istniejących otworów)

•Pełne wypełnienie przekroju (jeśli nie ma potrzeby wyświetlania struktury istniejących ścian)

•Brak czyszczenia przecięć (aby mieć pewność, że części wspólne ścian Nowych lub Rozebranych nie nachodzą na części wspólne ścian istniejących.)

Dla elementów "Do rozbiórki":

•Ukrycie znaczników otworów (jeśli nie ma potrzeby wyświetlania wymiarów otworów, które wkrótce przestaną istnieć)

•Symbol ukrycia drzwi/okien/świetlików (jeśli nie ma potrzeby wyświetlania otworów, które wkrótce przestaną istnieć, zwłaszcza jeśli znajdują się one w ścianie przeznaczonej do rozbiórki)

•Ukrycie pomieszczeń (jeśli nie ma potrzeby wyświetlania informacji o pomieszczeniach przeznaczonych do usunięcia)

•Ukrycie obiektów (większość umeblowania w rzeczywistości nie zostanie rozebrana, dlatego nie ma potrzeby wyświetlania go na Rzucie do rozbiórki)

•Pełne wypełnienie przekroju (jeśli nie ma potrzeby wyświetlania struktury istniejących ścian)

•Wypełnienie przezroczyste (w celu oznaczenia elementów do rozbiórki tylko za pomocą linii, bez wypełnienia)

•Brak czyszczenia przecięć (aby mieć pewność, że części wspólne nowych ścian lub ścian do rozbiórki nie nachodzą na części wspólne ścian istniejących.)

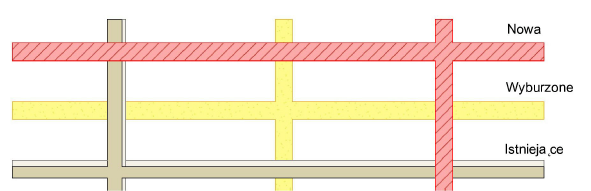

Ściany i płyty z ustawieniem "Nie przecinaj": "Nowy" nad "Istniejący", nad "Wyburzony"

•Oznaczenie otworów symbolem “X”: Wstawienie znaku X na drzwiach i oknach do rozbiórki.

•Krawędzie otworu jako Rozbiórki: Na ścianie, gdzie drzwi/okno zostaną wyburzone (i zastąpione nowymi częściami ściany): Wyświetl linie konturowe wyburzonych otworów jako Do wyburzenia.

Elementy adnotacji:

•Nie zastępuj wymiarów/tekstów/etykiet

•Nie zastępuj wypełnień/linii rysunkowych

•Nie zastępuj Znaczników

Użyj tych pól, aby wyłączyć Elementy adnotacji - Wymiary, teksty i Etykiety oraz/lub Wypełnienia wieloboku i Linie - z reguła zastępowania. Można również wykluczyć znaczniki (Przekrój, Wzniesienie, Rozwinięcia ścian, Szczegół, Obszar 2D) z reguł zastępowania.
